Высоковольтный силовой кабель Cu-XLPE-Al (гофрированный)-PVC
Изоляция XLPE соответствует требованиям к электрическим характеристикам при сверхвысоком напряжении. Морщинистая алюминиевая оболочка обладает отличными способностями к герметизации и защите от влаги, экранированию электрического поля и механической защите. Несмотря на отсутствие брони, алюминиевая оболочка обеспечивает гибкую защиту. Подходит для сверхвысокого напряжения в условиях высокой высоты над уровнем моря, влажности прибрежной зоны и прямой подземной укладки. Является ключевым компонентом распределительных сетей и крупных электростанций в различных регионах.
Описание
маркер
| Название продукта | Кабель Huoyou сверхвысокого напряжения с медным сердечником, сшитый полиэтиленовый изоляционный кабель с алюминиевой оболочкой, Cu-XLPE-Al-PVC-64/110kV-1×800 |
| Бренд продукта | читатель сообщества |
| Информация о цене | |
| Минимальный заказ | 10 метров |
| Общий объем поставки | 99999 метров |
Подробные параметры
| бренд | читатель сообщества | Поддерживается ли индивидуальная обработка/пользовательская настройка | да | Импортируется ли | Нет |
| Тип товара | электрический кабель | Область применения | Сценарии сверхвысоковольтной передачи и распределения электроэнергии, такие как междурегиональные электросети, крупные электростанции, узловые подстанции, могут быть прочно уложены в трубопроводы, находящиеся в грунте, кабельных каналах, под водой (мелководье), в районах с высокой высотой над уровнем моря или влажных прибрежных районах, где предъявляются высокие требования к герметичности, влагозащите и электрической изоляции. | Цвет изоляции | Основная изоляция — полупроводниковый экран, изоляция XLPE (без разделения цветов, одно-жильная конструкция) |
| изоляционный материал | Сшитый полиэтилен (XLPE) (специально для сверхвысокого давления, стойкий к образованию дендритов) | Номинальное сечение изделия | 1×800 мм² | Стандарт исполнения | IEC 60840:2017 |
| Номинальное напряжение продукта | 64/110kV | Толщина изоляции продукта | 16,0 мм | Стандартная длина | Потребности клиента (обычный один участок ≥ 500 м) |
| Регионы продажи | всенациональный | средний внешний диаметр | 98,4 мм | Рекомендованный вес | 1980 кг/км |
| Способ транспортировки | Специальная логистика (перевозка крупногабаритных грузов) | Место отправки | Цанчжоу, Хэбэй | Стоимость доставки | Цена не включает стоимость доставки. Стоимость доставки обсуждается отдельно в зависимости от расстояния/веса. |
Описание продукта
Изоляция XLPE соответствует требованиям к электрическим характеристикам при сверхвысоком напряжении. Морщинистая алюминиевая оболочка обладает отличными способностями к герметизации и защите от влаги, экранированию электрического поля и механической защите. Несмотря на отсутствие брони, алюминиевая оболочка обеспечивает гибкую защиту. Подходит для сверхвысокого напряжения в условиях высокой высоты над уровнем моря, влажности прибрежной зоны и прямой подземной укладки. Является ключевым компонентом распределительных сетей и крупных электростанций в различных регионах.

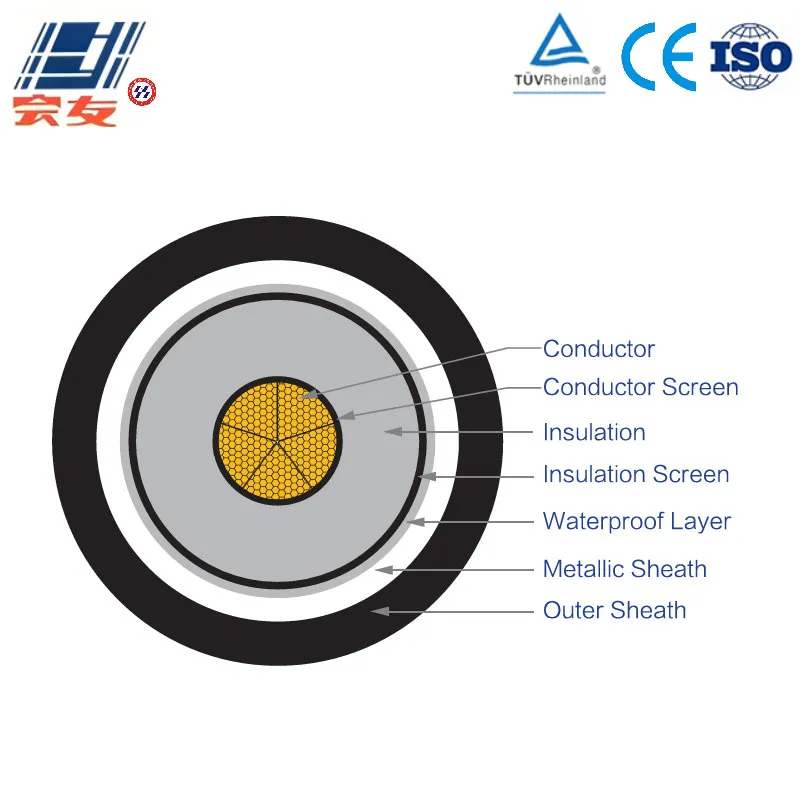

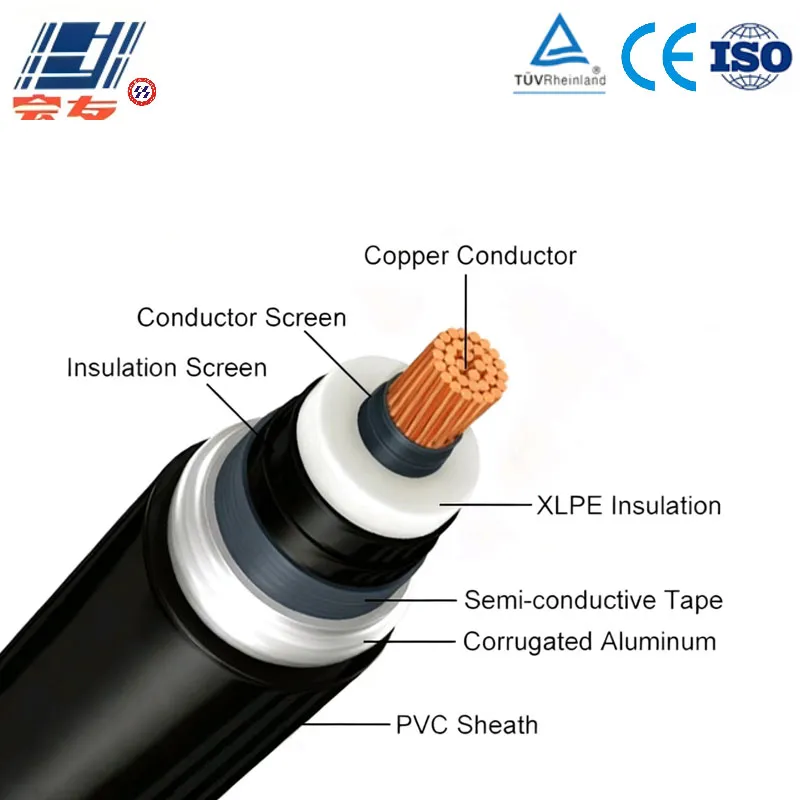

Структура и состав
1. Проводник:
Используется высокочистая бескислородная медная жила, изготовленная методом послойной скрутки, поверхность гладкая, без окислов и заусенцев; обладает отличной проводимостью (проводимость ≥100% IACS), потери при передаче значительно ниже, чем у алюминиевых жил, высокая механическая прочность и хорошая гибкость, подходит для систем распределения среднего напряжения (6/10 кВ~26/35 кВ), выдерживает растяжение и изгиб при прокладке, обладает высокой долговечностью.
2. Экранирующий слой проводника:
Полупроводниковый материал плотно обжат вокруг медного проводника, находится в одинаковом потенциале с проводником, устраняет искажения электрического поля, вызванные заусенцами на поверхности проводника, выравнивает распределение радиального электрического поля, предотвращает локальное концентрирование поля, которое может привести к пробою изоляции, повышает электрическую прочность кабеля.
3. Изоляционный слой:
Специальный сверхвысоковольтный сшитый полиэтилен с устойчивостью к корнеобразованию, имеющий внутренний и внешний полупроводниковый экранирующий слой. Основной изоляционный слой состоит из трёх структурных слоёв, толщина основной изоляции достигает 20 мм, длительная рабочая температура 90°C, устойчива к локальному разряду и старению электрическими трещинами, способна выдерживать напряженность электрического поля промышленной частоты 110 кВ, что гарантирует передачу сверхвысоковольтной энергии без риска пробоя изоляции.
4. Экранирующий слой изоляции:
Полупроводниковый материал экструдирован на наружную поверхность изоляции, имеет равный потенциал с заземляющим концом, выравнивает распределение электрического поля на поверхности изоляции, предотвращает коронный разряд и пробой поверхности изоляции, а также блокирует миграцию зарядов между изоляцией и внешней оболочкой, обеспечивая стабильные изоляционные свойства.
5. Водонепроницаемый слой:
Материал с высокой водопоглощаемостью обматывается вокруг изоляционного экрана; при контакте с водой он быстро расширяется, образуя плотный водонепроницаемый слой, полностью блокируя проникновение влаги в изоляцию, предотвращая отказ изоляции, вызванный старением водяных деревьев, и подходит для укладки в условиях высокой влажности, в прямой закапывании или при переходе через реки.

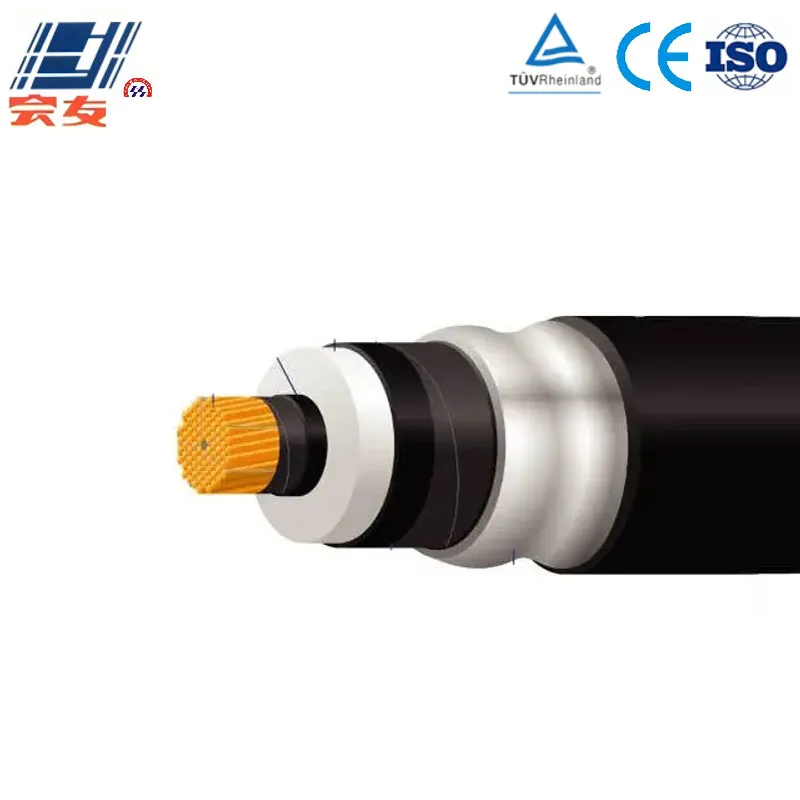

6. Слой из гофрированного алюминиевого кожуха:
Структура из гофрированного алюминиевого кожуха производится методом непрерывного экструзионного гидравлического формирования гофр; степень герметичности достигает IP68, полностью предотвращая проникновение внешней влаги и пара. Кроме того, служит металлическим экраном с равномерным распределением электрического поля, снижая коронные потери при сверхвысоком напряжении; гибкая гофрированная структура сохраняет гибкость кабеля, что подходит для укладки на большие расстояния.
7. Внешняя защитная оболочка:
ПВХ-оболочка обладает отличной износостойкостью, устойчивостью к атмосферным воздействиям и старению, защищает гофрированную алюминиевую оболочку от внешнего механического трения, коррозии почвы и морской воды, продлевая срок службы сверхвысоковольтного кабеля.
Характеристики продукта
Электрические характеристики
1. Номинальное напряжение: 64/110 кВ, подходит для систем сверхвысоковольтной передачи и распределения переменного тока, может выдерживать максимальное испытательное напряжение переменного тока 230 кВ (1 мин), импульсное испытательное напряжение 550 кВ (пиковое значение).
2. Долговременная допустимая рабочая температура проводника: 90℃, при коротком замыкании (максимальная продолжительность 2 секунды) максимальная температура не превышает 250℃ (для сверхвысоковольтного кабеля время выдержки при коротком замыкании еще меньше, соответствует требованиям национального стандарта).
3. Очень низкие потери в диэлектрике (tanδ≤0.0008 при 90℃), сопротивление изоляции ≥10000 МОм·км, гофрированная алюминиевая оболочка оптимизирует распределение электрического поля, значительно снижая потери энергии и потери на корону при сверхвысоком напряжении.
Механические и эксплуатационные характеристики
1. Гофрированная алюминиевая оболочка обеспечивает кабелю превосходную герметичность и влагозащиту, что позволяет ему длительно эксплуатироваться в условиях высокого уровня грунтовых вод, прибрежного соляного тумана, на больших высотах (≤4000 м) и в других сложных условиях; конструкция без брони обладает хорошей гибкостью и способна выдерживать лёгкие внешние воздействия, но не подходит для условий сильных ударов или проколов (требуется использование защитной гильзы).
2. Внешняя оболочка из ПВХ устойчива к воздействию кислот, щелочей, соли и почвенных микроорганизмов, что делает её пригодной для эксплуатации в прибрежных районах, химических зонах и на больших высотах; гофрированная алюминиевая оболочка эффективно препятствует проникновению влаги, предотвращая проникновение влаги в сверхвысоковольтную изоляцию и возникновение частичных разрядов.
3. Температура окружающей среды при прокладке не должна быть ниже -20℃ (гибкая структура гофрированной алюминиевой оболочки адаптирована к прокладке при низких температурах), в холодных условиях предварительный подогрев не требуется, что обеспечивает лучшую приспособляемость к прокладке по сравнению с обычными сверхвысоковольтными бронированными кабелями.
Характеристики прокладки
1. Требования к радиусу изгиба: минимальный радиус изгиба одножильного кабеля должен быть не менее 20-кратного внешнего диаметра. Гофрированная алюминиевая оболочка с гибкой конструкцией обеспечивает кабелю лучшие изгибные характеристики по сравнению с кабелем с жесткой металлической оболочкой, что подходит для длинных прокладок с поворотами.
2. Можно прокладывать напрямую в грунте, на небольшой глубине под водой (≤10 м), в трубопроводах; не требуется дополнительная защита от влаги/экранирование. Герметичность позволяет значительно снизить затраты на последующее обслуживание высоковольтного кабеля, подходит для межрегиональных сетей и крупных электростанций для передачи и распределения электроэнергии.
Область применения
1. Энергетические системы: используется для линий электропередачи между провинциями в сверхвысоковольтных сетях, от крупных гидро- и тепловых электростанций до узловых подстанций, а также для сверхвысоковольтных распределительных сетей уровня 110 кВ в районах с большой высотой над уровнем моря или прибрежных регионах.
2. Промышленность: сверхвысоковольтные линии передачи для крупных нефтехимических и перерабатывающих комплексов, а также для объектов возобновляемой энергетики (солнечной и ветровой), удовлетворяющие потребности в передаче электроэнергии на большие расстояния и с высокой мощностью.
3. Городская инфраструктура: сверхвысоковольтные подземные городские коммунальные коридоры, системы электроснабжения прибрежных портов, адаптированные к сценариям распределения сверхвысоковольтной энергии с высокими требованиями к герметичности, влагоустойчивости и электрической безопасности.
| Площадь сечения (мм²) | Токовая нагрузка в воздухе (А) | Токопроводимость в грунте (A) |
| 1×240 | 680 | 730 |
| 1×300 | 760 | 820 |
| 1×400 | 880 | 940 |
| 1×500 | 990 | 1060 |
| 1×630 | 1120 | 1200 |
| 1×800 | 1280 | 1370 |
| 1×1000 | 1450 | 1550 |
| 1×1200 | 1600 | 1710 |
| 1×1400 | 1750 | 1880 |
| 1×1600 | 1900 | 2040 |
