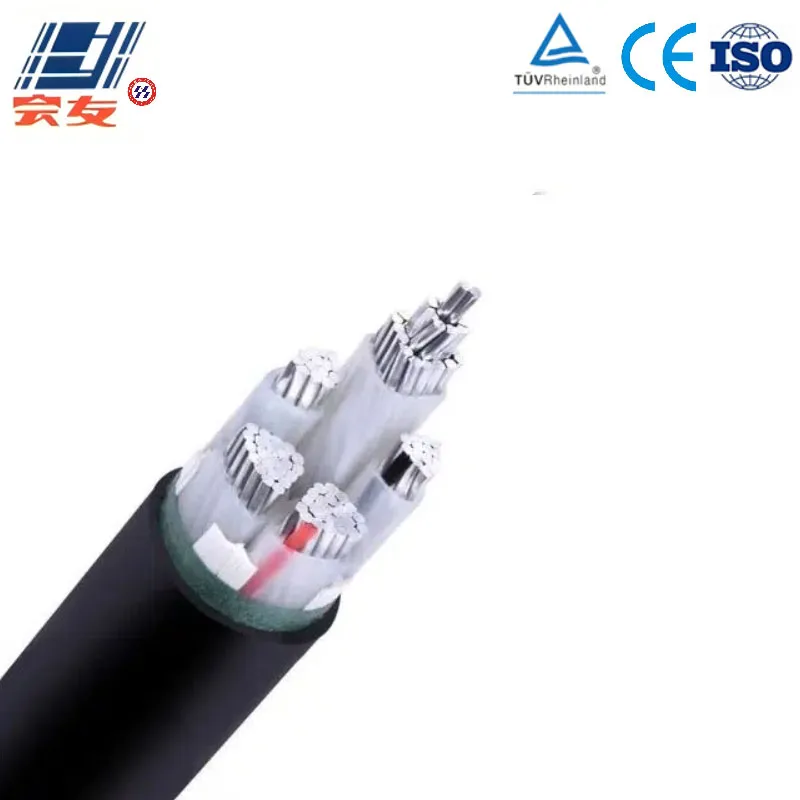

Низковольтный алюминиевый силовой кабель Al-XLPE-PVC
Данное изделие представляет собой кабель со скрученными токопроводящими жилами из алюминия высокой электропроводности (3 фазные жилы + 1 нулевая жила), изоляцией из сшитого полиэтилена (XLPE) и оболочкой из поливинилхлорида (PVC). Оно сочетает лёгкость алюминиевых жил, экономическую эффективность и превосходные электрические характеристики изоляции XLPE.
Описание
маркер
Алюминиевый силовой кабель с изоляцией из сшитого полиэтилена и оболочкой из поливинилхлорида
| Наименование продукции | Кабель Хуэйю, низковольтный алюминиевый силовой кабель без брони Al-XLPE-PVC-0.6/1KV-3*95+1*50 |
| Бренд продукции | Хуэйю |
| Информация о ценообразовании | |
| Минимальный объём заказа | 10 метров |
| Общий объём поставки | 99 999 метров |
Детальные параметры
| название бренда | Хуэйю | Поддерживать ли обработку пользовательских | Да | Является ли импортным | Нет |
| Тип продукта | кабель питания | Область применения | Городская электросеть, промышленные предприятия, строительные проекты и другие сцены, может быть зафиксирована прокладка в помещении, кабельной траншее, трубопроводе и других средах | Цвет изоляции | красный, зеленый, желтый, синий и черный |
| Изоляционный материал | сшитый полиэтилен | Номинальное поперечное сечение изделия | 3*95+1*50мм² | Стандарты внедрения | IEC 60502-1:2004 |
| Номинальное напряжение продукта | 0.6/1кВ | Толщина изоляции изделия | 3*95 сердцевина: 1,1 мм; 1*50 сердцевина: 1,0 мм | стандартная длина | потребность клиента |
| Доступные области | по всей стране | Средний наружный диаметр | 36.7мм | контрольный вес | 980кг/км |
| Тип транспорта | логистика | место отправки | Цанчжоу, Хэбэй | плата за перевозку | Цены не включают доставку Стоимость доставки может быть изменена |
Описание товара
Данное изделие представляет собой кабель со скрученными токопроводящими жилами из алюминия высокой электропроводности (3 фазные жилы + 1 нулевая жила), изоляцией из сшитого полиэтилена (XLPE) и оболочкой из поливинилхлорида (PVC). Оно сочетает лёгкость алюминиевых жил, экономическую эффективность и превосходные электрические характеристики изоляции XLPE. Кабель предназначен для низковольтных трёхфазных четырёхпроводных распределительных систем, обеспечивает стабильную передачу электроэнергии и удовлетворяет требованиям гражданского и промышленного низковольтного электроснабжения.

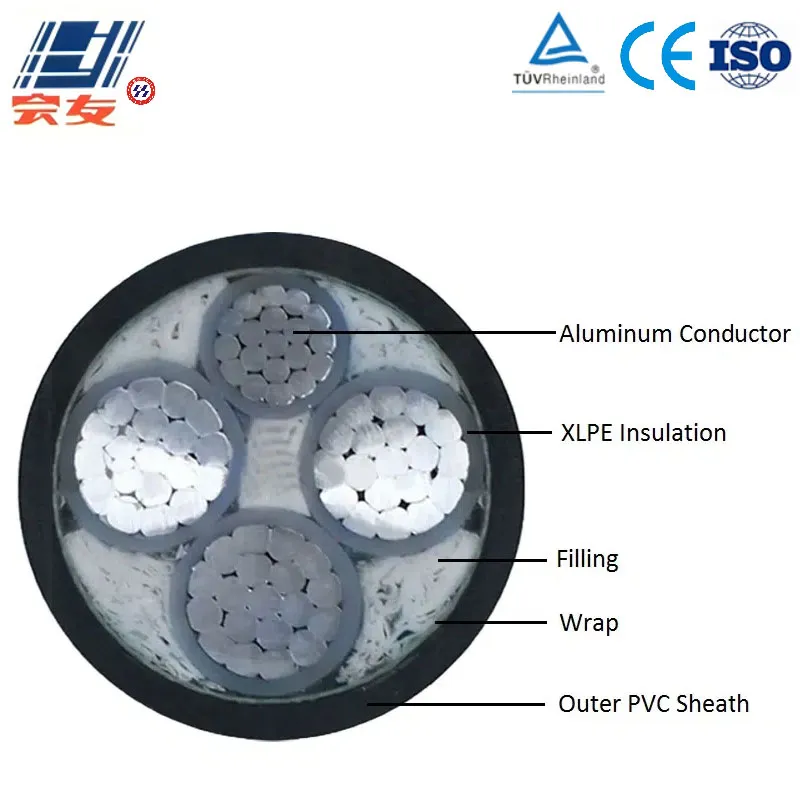

Структурный состав
1.Токопроводящая жила:
Используется токопроводящая жила из высокочистого алюминия, изготовленная методом скрутки, поверхность без окисления и заусенцев; обладает стабильными электропроводящими свойствами, по сравнению с медной жилой легче по весу и дешевле по стоимости, удобна в прокладке, соответствует требованиям передачи в низковольтных распределительных системах 0,6/1 кВ.
2.Изоляционный слой:
Материал — сшитый полиэтилен, обладает высокой изоляционной способностью, термостойкостью (длительная рабочая температура 90°C) и устойчивостью к химической коррозии, может эффективно предотвращать распространение пламени вдоль кабеля, снижая риск пожара.
3.Слой заполнения:
Зазоры между жилами многожильного кабеля заполнены полипропиленовым наполнителем, что придаёт кабелю правильную круглую форму сечения, обеспечивает компактность конструкции, предотвращает смещение и перекручивание жил при прокладке, одновременно повышая гибкость кабеля и устойчивость к сжатию.
4.Обмоточный слой:
Плотно связывает конструкцию кабеля, разделяет слои с разными функциями, предотвращает прямой контакт и трение между твёрдыми слоями, защищает от повреждений, продлевая срок службы кабеля.
5.Защитная оболочка:
Оболочка из поливинилхлорида, обладающая хорошей износостойкостью, устойчивостью к атмосферным воздействиям и старению, защищает внутреннюю структуру от внешних повреждений.
Область применения
Широко используется в таких сферах, как магистральные низковольтные распределительные линии высотных зданий, силовые и осветительные линии промышленных цехов, модернизация электросетей муниципальных объектов, трёхфазные четырёхпроводные линии электроснабжения торговых центров и офисных зданий. Может стационарно прокладываться в сухих или влажных (без сильной коррозии) условиях, таких как помещения, кабельные каналы, лотки, трубы, и соответствует требованиям низковольтных распределительных проектов, чувствительных к весу прокладываемых кабелей.
Характеристики продукции
1.Изоляционные свойства: Изоляционный слой из сшитого полиэтилена (XLPE) обладает высокой диэлектрической прочностью, устойчивостью к старению и чрезвычайно низкими диэлектрическими потерями (≤0,0003 при 20°C). Конструкция с раздельной изоляцией для трёх фазных жил и одной нулевой жилы исключает риск межфазного короткого замыкания, обеспечивая стабильность передачи электроэнергии в низковольтных трёхфазных четырёхпроводных системах.
2.Температурная устойчивость: Длительная рабочая температура достигает 90°C, при коротком замыкании выдерживает до 250°C (в течение 5 с). Адаптируется к изменениям температуры в различных внутренних и наружных условиях, соответствует требованиям к колебаниям нагрузки мощного оборудования, такого как кондиционеры и насосы.
3.Преимущество лёгкости: Алюминиевая токопроводящая жила более чем на 30% легче медного кабеля того же сечения, что снижает затраты на транспортировку и прокладку. Подходит для условий монтажа на лотках, в подвесных системах, протягивании в трубах и других строительных работах, повышая эффективность монтажа.
4.Коррозионная стойкость и долговечность: Оболочка из поливинилхлорида устойчива к воздействию кислот, щелочей и слабой солевой коррозии. На поверхности алюминиевой жилы естественным образом образуется оксидная плёнка, обеспечивающая превосходную коррозионную стойкость; общая конструкция устойчива к растяжению и износу, срок службы превышает 30 лет, что соответствует требованиям к длительному стабильному электроснабжению.
| Сечение (мм²) | Допустимая токовая нагрузка при открытой прокладке в воздухе (А) | Допустимая токовая нагрузка при прямой прокладке в грунте (А) |
| 3×25+1×16 | 105 | 115 |
| 3×35+1×16 | 125 | 135 |
| 3×50+1×25 | 155 | 165 |
| 3×70+1×35 | 180 | 195 |
| 3×95+1×50 | 210 | 230 |
| 3×120+1×70 | 245 | 265 |
| 3×150+1×70 | 275 | 295 |
| 3×185+1×95 | 310 | 335 |
| 3×240+1×120 | 360 | 390 |
