Продукция
Низковольтный алюминиевый силовой кабель Al(Alloy)-XLPE-PVC-STA-PVC
Данный продукт выполнен по конструкции с жилой из алюминиевого сплава с высокой электропроводностью, изоляцией из сшитого полиэтилена, стальной ленточной броней и оболочкой из поливинилхлорида. Он сочетает преимущества лёгкости и высокой прочности алюминиевого сплава с механической защитой стальной ленточной брони.
Описание
маркер
Низковольтный силовой кабель с алюминиево-сплавной жилой в броне
| Наименование продукции | Кабель Хуэйю, низковольтный силовой кабель с алюминиево-сплавной жилой в броне Al(Alloy)-XLPE-PVC-STA-PVC-0,6/1 кВ-4*95 |
| Бренд продукции | Хуэйю |
| Информация о ценообразовании | |
| Минимальный объём заказа | 10 метров |
| Общий объём поставки | 99 999 метров |
Детальные параметры
| название бренда | Хуэйю | Поддерживать ли обработку пользовательских | Да | Является ли импортным | Нет |
| Тип продукта | кабель питания | Область применения | Городская электросеть, промышленные предприятия, строительные проекты, муниципальные преобразования и другие сцены, может быть зафиксирована прокладка в крытом помещении, кабельная траншея, трубопровод, прямое захоронение и другие незначительные механические внешние силы окружающей среды | Цвет изоляции | красный, зеленый, желтый, синий и черный |
| Изоляционный материал | сшитый полиэтилен | Номинальное поперечное сечение изделия | 4*95мм² | Стандарты внедрения | IEC 60502-1:2004 |
| Номинальное напряжение продукта | 0,6/1 кВ | Толщина изоляции изделия | 1.1мм | стандартная длина | потребность клиента |
| Доступные области | по всей стране | Средний наружный диаметр | 42.25мм | контрольный вес | 1200кг/км |
| Тип транспорта | логистика | место отправки | Цанчжоу, Хэбэй | плата за перевозку | Цены не включают доставку Стоимость доставки может быть изменена |
Описание товара
Данный продукт выполнен по конструкции с жилой из алюминиевого сплава с высокой электропроводностью, изоляцией из сшитого полиэтилена, стальной ленточной броней и оболочкой из поливинилхлорида. Он сочетает преимущества лёгкости и высокой прочности алюминиевого сплава с механической защитой стальной ленточной брони. Предназначен для прокладки в условиях, требующих передачи электроэнергии среднего и низкого напряжения при наличии незначительных механических внешних воздействий.
Структурный состав
1.Токопроводящая жила:
Применена токопроводящая жила из алюминиевого сплава с редкоземельными элементами и железом. На основе высокочистого алюминия с добавлением редкоземельных элементов (таких как лантан, церий), железа, магния и других легирующих компонентов, изготовлена методом непрерывного прессования и скрутки. По сравнению с обычной алюминиевой жилой, электропроводность повышена до 61% IACS и выше, предел прочности на растяжение ≥180 МПа (у обычной алюминиевой жилы около 120 МПа), обладает превосходной устойчивостью к изгибу, не ломается при прокладке, значение сопротивления соответствует уровню напряжения 0,6/1 кВ, сочетает лёгкость (плотность 2,7 г/см³) с механической прочностью, стоимость ниже медной жилы, а срок службы дольше.
2.Изоляционный слой:
Изоляционный слой из сшитого полиэтилена, изготовленный по силановой технологии сшивания (или с использованием пероксидов), молекулы образуют трёхмерную сетчатую структуру, длительная рабочая температура — 90°C (при коротком замыкании выдерживает 250°C/5 с). Электрическая прочность изоляции ≥22 кВ/мм, тангенс угла диэлектрических потерь ≤0,0018 (при 90°C), обладает высокой устойчивостью к электрическому старению, способен противостоять частичным разрядам в сети и химической коррозии, подходит для прокладки в сложных условиях, таких как высокие температуры и влажность.
3.Слой заполнения:
Зазоры между жилами многожильного кабеля заполнены полипропиленовым наполнителем (кислородный индекс ≥30%), материал соответствует общему уровню защиты кабеля. Назначение — придать кабелю правильную круглую форму сечения, обеспечить компактность конструкции, предотвратить смещение жил или неравномерное распределение нагрузки в процессе прокладки, одновременно повысить гибкость кабеля и устойчивость к сжатию, предотвращая повреждение изоляционного слоя из-за чрезмерных зазоров.
4.Внутренняя оболочка:
Выполнена методом экструзии из поливинилхлорида, плотно прилегает к внешней стороне заполняющего слоя, изолирует группу изолированных жил от броневого слоя, предотвращает механические повреждения изоляционного слоя стальной ленточной бронёй во время производства или прокладки, одновременно смягчает давление от броневого слоя, повышает радиальную водонепроницаемость, предотвращая проникновение влаги в изоляционный слой и потерю изоляционных свойств.
5.Броневой слой:
Конструкция со стальной ленточной бронёй обеспечивает механическую защиту кабеля, повышает устойчивость к внешним воздействиям (таким как сжатие, удары, проколы), подходит для прямой прокладки в грунте или в условиях, где возможны механические повреждения.
6.Наружная оболочка:
Оболочка из поливинилхлорида обладает хорошей износостойкостью, атмосферостойкостью и устойчивостью к старению, защищает внутреннюю структуру от внешних воздействий.
Область применения
Широко используется в таких сферах, как прокладка городских электросетей, системы распределения электроэнергии на промышленных предприятиях, линии электроснабжения строительных объектов, модернизация муниципальной инфраструктуры. Может стационарно прокладываться в сухих или влажных (без сильной коррозии) условиях с незначительными механическими внешними воздействиями, таких как помещения, кабельные каналы, трубы, прямая прокладка в грунте.
Характеристики продукции
1.Изоляционные свойства: Изоляционный слой из сшитого полиэтилена устойчив к напряжению и старению, имеет низкие диэлектрические потери, что обеспечивает длительную стабильную передачу электроэнергии, снижает риск утечек тока и соответствует характеристикам электропроводности алюминиево-сплавной жилы.
2.Температурная устойчивость: Длительная рабочая температура достигает 90°C, при коротком замыкании выдерживает до 250°C (в течение 5 с), адаптируется к изменениям температуры в различных условиях, обеспечивая высокую стабильность передачи электроэнергии.
3.Механическая прочность: Стальной ленточный броневой слой повышает устойчивость к ударам и сжатию, предел прочности на растяжение алюминиево-сплавной жилы примерно на 30% выше, чем у обычной алюминиевой, общая конструкция прочная, устойчива к растяжению и износу, обладает длительным сроком службы.
4.Коррозионная стойкость: Оболочка из поливинилхлорида устойчива к воздействию кислот, щелочей и слабой солевой коррозии, стальной ленточный броневой слой прошёл антикоррозионную обработку, алюминиево-сплавная жила обладает собственной коррозионной стойкостью, что делает продукт подходящим для сложных условий прокладки, включая прямую закладку в грунт.
Допустимая токовая нагрузка
| Сечение (мм²) | Допустимая токовая нагрузка при открытой прокладке в воздухе (А) | Допустимая токовая нагрузка при прямой прокладке в грунте (А) |
| 4×25 | 106 | 113 |
| 4×35 | 122 | 130 |
| 4×50 | 163 | 172 |
| 4×70 | 188 | 201 |
| 4×95 | 250 | 269 |
| 4×120 | 280 | 300 |
| 4×150 | 313 | 335 |
| 4×185 | 345 | 368 |
| 4×240 | 430 | 465 |
| 4×300 | 485 | 521 |
| 4×400 | 558 | 605 |
связаться с нами
Сопутствующие популярные продукты

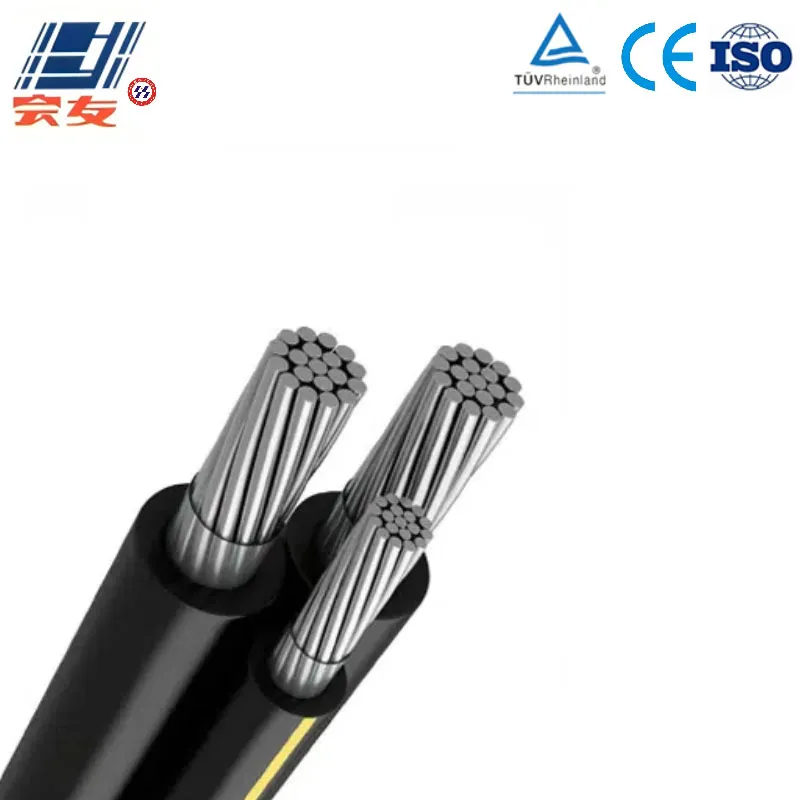

Серия изолированных самонесущих проводов ABC
Воздушные кабельные пучки (кабели ABC) представляют собой композитную кабельную систему, широко используемую в передаче и распределении электроэнергии, как правило, для установки воздушных линий. Их применение охватывает временное распределение (например, уличное освещение) и вторичные кабели для обслуживания между опорами. В этом кабеле используются легкие многожильные алюминиевые проводники, он доступен в одножильной и многожильной конфигурациях.

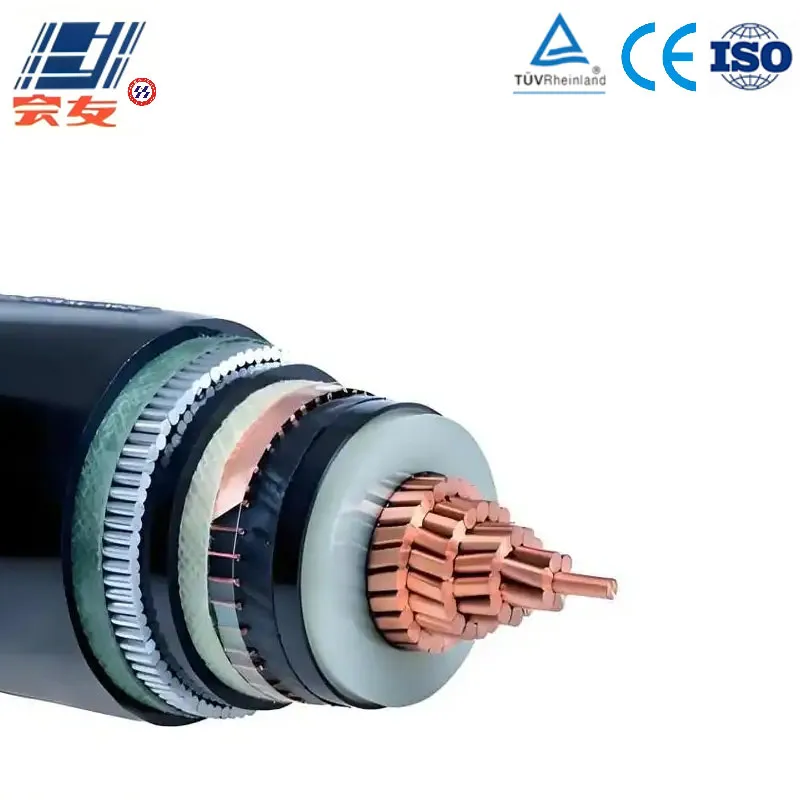

Средневольтный медный силовой кабель Cu-XLPE-PVC-STW-PVC
Этот продукт оснащён проводником из медного сердечника высокой чистоты, высоковольтной сшитой полиэтиленовой изоляцией, стальной проволокой и оболочкой из поливинилхлорида, с отличными высоковольтными электрическими характеристиками и прочной механической защитой, что подходит для средне- и высоковольтной передачи энергии и механического внешнего наложения сил.
Серия рудничных кабелей Cu-Mica-Cu
В этом продукте используются высокочистые медные многожильные проводники, неорганическая минеральная изоляция из слюдяной ленты и бесшовная медная оболочка. Он сочетает в себе многожильную адаптивность распределения с исключительной огнестойкостью, обеспечивая стабильное электропитание во время пожаров. Его гибкая структура подходит для сложных монтажных работ, что делает его пригодным для многожильных сценариев передачи данных, требующих строгой пожарной безопасности и надежности электропитания.
Серия контрольных кабелей Cu-PVC-Braid-PVC (огнестойкий)
С номинальным напряжением 450/750 В этот кабель подходит для различных промышленных цепей управления. Он сочетает в себе двойные свойства огнестойкости и электромагнитного экранирования. Огнестойкая ПВХ-система предотвращает распространение пламени, а экранирование из медной проволоки противостоит электромагнитным помехам. Благодаря компактной конструкции и отличной гибкости, этот кабель является предпочтительным кабелем управления для применений, требующих как огнестойкости, так и помехоустойчивости.

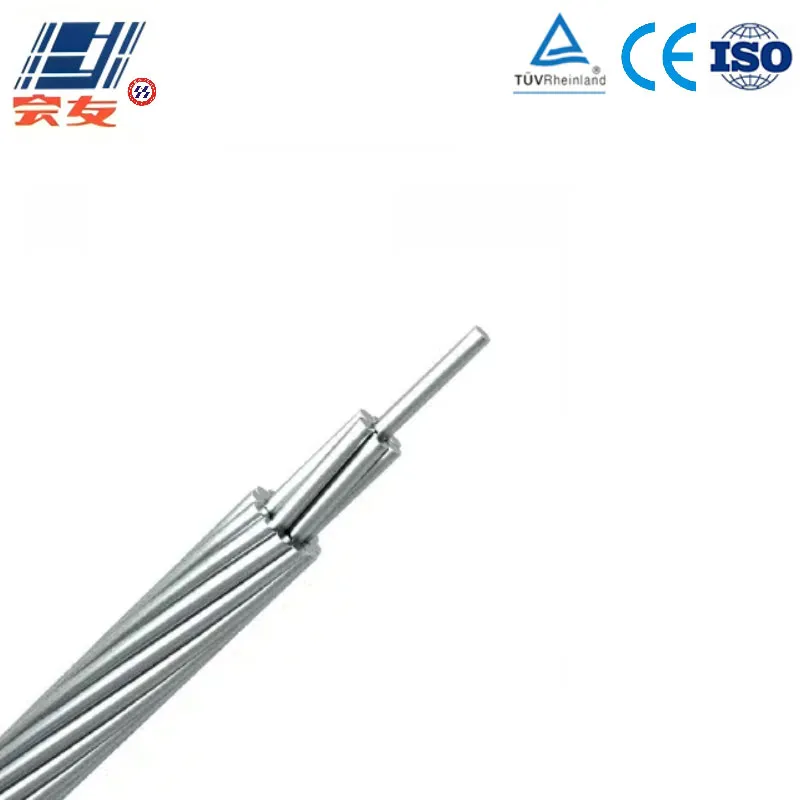

Алюминиевый провод (AAC)
Этот продукт использует алюминиевую многожильную проводниковую структуру, разработанную для наружной воздушной прокладки. Он обладает превосходными электроизоляционными свойствами, устойчивостью к атмосферным воздействиям и механической прочностью, что делает его подходящим для средне- и низковольтных воздушных линий электропередачи. Он эффективно противостоит воздействию внешних факторов окружающей среды, таких как ветер, дождь и ультрафиолетовое излучение.
Серия компьютерных кабелей Cu-PE-Braid-STA-PVC
Этот кабель с номинальным напряжением 450/750 В предназначен для передачи промышленных управляющих сигналов. Его двухслойная экранирующая конструкция эффективно снижает электромагнитные помехи, обеспечивая стабильную передачу сигнала. Благодаря низким диэлектрическим потерям в полиэтиленовой изоляции и ПВХ-оболочке с отличной атмосферостойкостью, он служит основным кабелем передачи данных для систем точного управления в промышленной автоматизации и контрольно-измерительных приборах.
Серия рудничных кабелей Cu-MgO-Cu-LSZH (гибкий)
В этом продукте используется многожильный бескислородный проводник из чистой меди, минеральная композитная изоляция (слюдяная лента + материал на основе оксида магния), огнестойкий заполняющий слой и внешняя оболочка с низким уровнем дымообразования и без галогенов. Сочетая в себе преимущества гибкой установки и превосходную огнестойкость, он обеспечивает стабильное электропитание в течение трех часов при температуре пламени 950 °C во время пожара, не выделяя токсичных газов или густого дыма.
Низковольтный медный силовой кабель Cu-XLPE-PVC-STA-PVC
Данное изделие усилено стальной ленточной броней, что повышает его механическую прочность и делает пригодным для стационарной прокладки в условиях, требующих устойчивости к механическим внешним воздействиям (например, прямая прокладка в грунте, кабельные каналы и т.п.). Благодаря отличным электрическим характеристикам, устойчивости к воздействию окружающей среды и высокой экономической эффективности, оно широко применяется в сфере передачи и распределения электроэнергии.
Алюминиево-сплавной провод (AAAC)
В данном продукте используется сердечник из алюминиевого сплава с высокой проводимостью, сочетающий в себе такие свойства алюминиевого сплава, как легкость, высокая прочность и коррозионная стойкость. Он подходит для установки на больших пролетах и предназначен для средне- и низковольтных воздушных линий электропередачи, способных выдерживать сложные условия внешней природной среды.
Низковольтный алюминиевый силовой кабель Al-XLPE-PVC
Данное изделие представляет собой кабель со скрученными токопроводящими жилами из алюминия высокой электропроводности (3 фазные жилы + 1 нулевая жила), изоляцией из сшитого полиэтилена (XLPE) и оболочкой из поливинилхлорида (PVC). Оно сочетает лёгкость алюминиевых жил, экономическую эффективность и превосходные электрические характеристики изоляции XLPE.
Сталеалюминиевый провод с алюминиево-сплавными жилами (AACSR)
Проводник AACSR представляет собой композитный воздушный провод, состоящий из высокопрочного стального сердечника и внешнего слоя из алюминиевого сплава, специально разработанный для передачи электроэнергии на большие расстояния и установки на больших пролетах. Проводники AACSR соответствуют стандартам, включая IEC 61089 и ASTM B399. Их надежность была доказана в проектах сверхвысокого напряжения, что делает их идеальным выбором, обеспечивающим баланс между прочностью, весом и стоимостью.
Низковольтный медный силовой кабель Cu-XLPE-PVC
Данное изделие сочетает изоляцию из сшитого полиэтилена и оболочку из поливинилхлорида, обладает превосходными электрическими характеристиками и механической прочностью, подходит для передачи электроэнергии среднего и низкого напряжения.

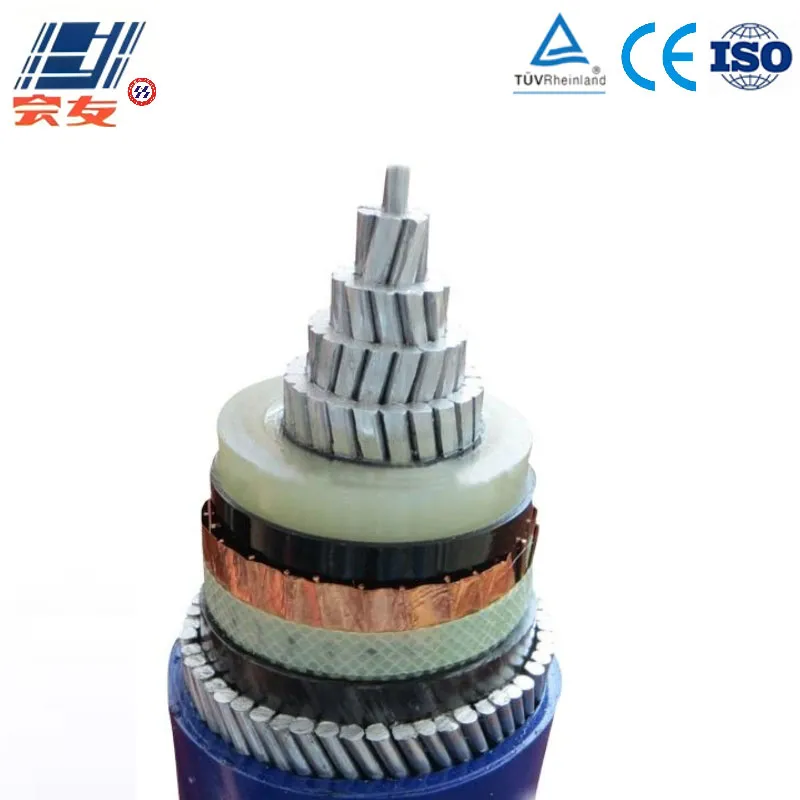

Средневольтный алюминиевый силовой кабель Al-XLPE-PVC-AWA-PVC
