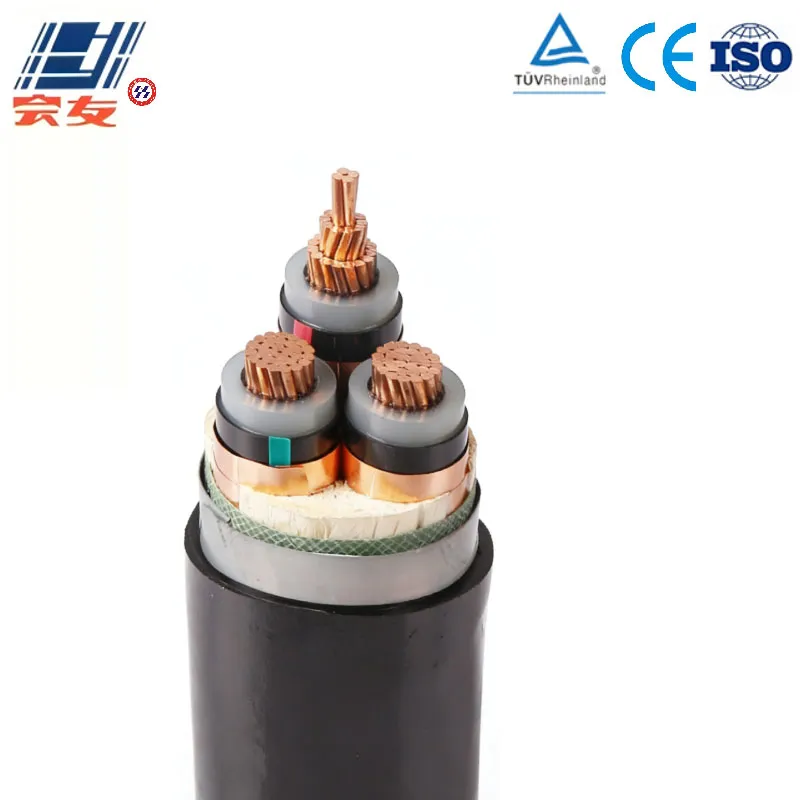

Средневольтный медный силовой кабель Cu-XLPE-PVC-STA-PVC
Этот продукт использует высокочистый бескислородный медный скрученный проводник, высоковольтную изоляцию XLPE, двухслойную оцинкованную стальную ленту в броне и поливинилхлоридную оболочку. Он сочетает в себе высокую проводимость медного сердечника, отличные электрические характеристики изоляции XLPE и сверхпрочную механическую защиту стальной брони. Подходит для сценариев передачи электроэнергии среднего и высокого напряжения с тремя жилами, обеспечивает стабильное выдерживание номинального напряжения 8,7/15 кВ и соответствует требованиям средневольтных сетей, энергоснабжения крупных промышленных установок и сложных условий прокладки, включая прямую закладку в грунт.
Описание
маркер
Средне-высоковольтный силовой кабель с медной жилой и стальным лентоплетением
| Название продукта | Кабель Член общества Средне-высоковольтный силовой кабель с медной жилой и стальной лентой Cu-XLPE-PVC-STA-PVC-8.7/15kV-3*120 |
| Бренд продукта | Член общества |
| Информация о цене | |
| Минимальный заказ | 10 метров |
| Общее количество в наличии | 99999 метров |
Подробные параметры
| бренд | Член общества | Поддерживается ли индивидуальная обработка/пользовательская настройка | да | Импортируется ли | Нет |
| Тип товара | электрический кабель | Область применения | Такие сценарии, как городские распределительные линии, распределение электроэнергии на крупных промышленных предприятиях, выходы из подстанций, подача электроэнергии в высотные здания, могут быть проложены стационарно в помещениях, кабельных каналах, трубопроводах или закопаны в землю (без сильного механического воздействия). | Цвет изоляции | Желто-зелёный, красный (3-жильный с цветовой маркировкой фаз) |
| изоляционный материал | Сшитый полиэтилен (XLPE) | Номинальное сечение изделия | 3*120 мм² | Стандарт исполнения | IEC 60502-2:2014 |
| Номинальное напряжение продукта | 8,7/15 кВ (Um=17,5 кВ) | Толщина изоляции продукта | 4.5мм | Стандартная длина | Потребности клиентов |
| Регионы продажи | всенациональный | средний внешний диаметр | 64.84мм | Рекомендованный вес | 6500 кг/км |
| Способ транспортировки | Логистика (на катушках для кабеля) | Место отправки | Цанчжоу, Хэбэй | Стоимость доставки | Цена не включает доставку, стоимость доставки обсуждается отдельно |
Описание продукта
Этот продукт использует высокочистый бескислородный медный скрученный проводник, высоковольтную изоляцию XLPE, двухслойную оцинкованную стальную ленту в броне и поливинилхлоридную оболочку. Он сочетает в себе высокую проводимость медного сердечника, отличные электрические характеристики изоляции XLPE и сверхпрочную механическую защиту стальной брони. Подходит для сценариев передачи электроэнергии среднего и высокого напряжения с тремя жилами, обеспечивает стабильное выдерживание номинального напряжения 8,7/15 кВ и соответствует требованиям средневольтных сетей, энергоснабжения крупных промышленных установок и сложных условий прокладки, включая прямую закладку в грунт.

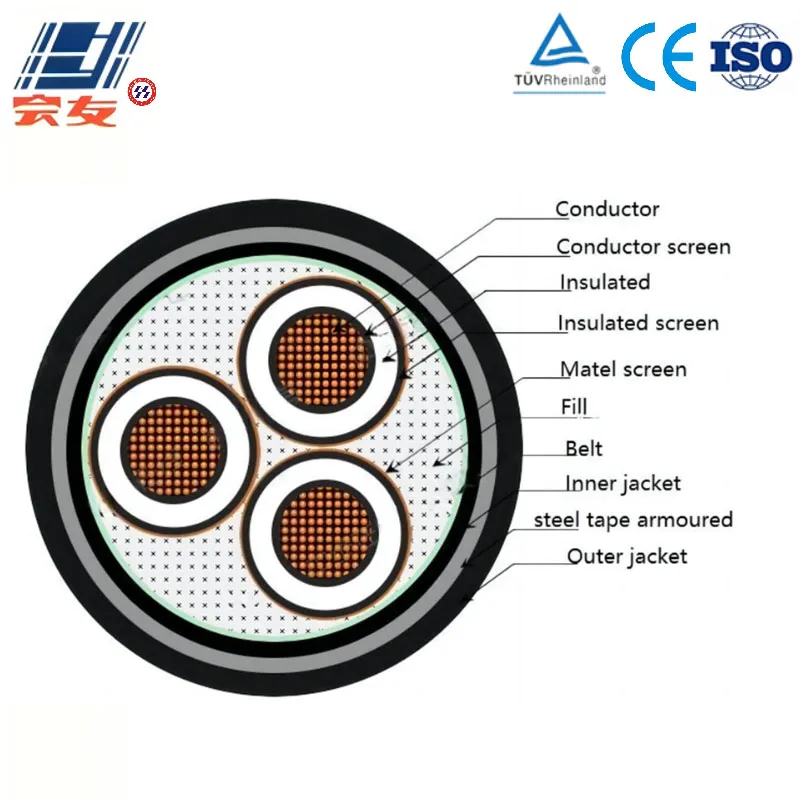

Состав конструкции
1. Проводник: используется медный сердечник, обладающий отличной проводимостью, соответствует стандарту IEC 60502-1:2004. Медные сердечники обычно изготавливаются из высокочистого меди для обеспечения низкого сопротивления и высокой проводимости.
2. Экранирующий слой проводника: полупроводниковый материал плотно обжат вокруг проводника, устраняя искажения электрического поля на поверхности проводника, выравнивая распределение поля и предотвращая локальную концентрацию, которая может вызвать пробой изоляции.
3. Изоляционный слой: материал из сшитого полиэтилена, обладающий высокой изоляцией, термостойкостью (длительная рабочая температура 90℃) и стойкостью к химической коррозии, обеспечивая стабильную передачу электроэнергии.
4. Изоляционный экранный слой: полупроводниковый материал прессуется поверх изоляционного слоя, равномерно распределяя поле на поверхности изоляции, предотвращая коронный разряд и пробой поверхности изоляции, обеспечивая стабильность изоляционных свойств.
5. Медь-полосовой экран: высокочистая мягкая медная лента, наложенная внахлест для формирования сплошного проводящего слоя; ограничивает утечку электрического поля, служит для отвода аварийного тока в систему заземления, одновременно подавляет электромагнитное излучение и предотвращает осевое поверхностное разряд.
6. Заполняющий слой: межжиловые промежутки многожильного кабеля заполняются полипропиленовыми наполнителями, придавая кабелю круглое сечение, обеспечивая компактную структуру, предотвращая смещение жил при укладке и улучшая сопротивление кабеля к сжатию и гибкость.
7. Обмоточный слой: плотно связывает структуру кабеля, разделяет различные функциональные слои, предотвращает прямое трение и сжатие жестких слоев, предотвращая повреждения и продлевая срок эксплуатации кабеля.
8. Внутренний подслой: изолирует от внешней влаги и загрязнений, предотвращает коррозию и окисление, поддерживает проводимость и заземление экранного слоя, снижает воздействие внешних трения и давления, предотвращая повреждение внутренней изоляции и экранного слоя.
9. Бронированный слой: структура из стальных лент обеспечивает кабелю механическую защиту, повышает устойчивость к внешним воздействиям (например, к давлению, ударам, проколам), пригоден для прямой засыпки или условий с высоким риском механических повреждений.
10. Наружная оболочка: оболочка из поливинилхлорида, обладает хорошей износостойкостью, устойчивостью к погодным условиям и старению, защищая внутреннюю структуру от внешней агрессии.
Область применения
Широко используется при прокладке магистральных линий среднего напряжения в городских электросетях, в силовых распределительных системах крупных промышленных предприятий, на выходных линиях подстанций, в шахтах и других средне- и высоковольтных энергоснабжающих системах. Может быть прочно уложен в помещениях, кабельных каналах, трубопроводах, напрямую в землю (с учетом сильного механического воздействия) в сухой или влажной (без сильной коррозии) среде, соответствует требованиям проектов трехфазного многожильного электроснабжения, особенно подходит для сложных условий, где высоки требования к стабильности электроснабжения и механической защите.
Характеристики продукта
Изоляционные свойства: слой изоляции XLPE обработан методом трёхслойного соэкструзионного нанесения, выдерживает высокое напряжение, обладает устойчивостью к локальным разрядам, диэлектрические потери крайне низкие (≤0,0003@20℃), способен длительно и стабильно выдерживать напряжение 8,7/15 кВ, исключая риск пробоя изоляции и утечки тока, обеспечивая надежность передачи среднего напряжения трехфазной системы.
Температурная устойчивость: рабочая температура в течение длительного времени может достигать 90℃, при коротком замыкании максимально выдерживает 250℃ (в течение 5 секунд), адаптирован к изменениям температуры в различных условиях — на открытом воздухе и под землей, выдерживает температурные колебания, вызванные нагрузкой высокомощного оборудования.
Механическая прочность: двойной слой оцинкованной стальной броневой защиты значительно повышает ударопрочность, устойчивость к сжатию, растяжению и боковому давлению; прочность медных жил при растяжении ≥195 МПа, подходит для сложных условий прокладки, таких как прямая укладка в землю, кабельные каналы, общая конструкция прочная и устойчивая к износу, срок службы более 30 лет.
Коррозионная устойчивость: поливинилхлоридная оболочка устойчива к кислотам, щелочам и слабой коррозии от солевого тумана; стальная броня подвергнута горячему цинкованию для защиты от коррозии; медные проводники имеют отличную антикоррозийную стойкость, подходит для различных сложных условий прокладки, обеспечивая долговременную и стабильную работу.
| Сечение проводника (мм²) | Прямое распределение тока в воздухе (A) | Токопроводимость в земле при прямом погружении (A) |
| 50 | 195 | 210 |
| 70 | 240 | 260 |
| 95 | 290 | 315 |
| 120 | 330 | 355 |
| 150 | 375 | 405 |
| 185 | 425 | 455 |
| 240 | 500 | 535 |
| 300 | 570 | 610 |
| 400 | 660 | 705 |
