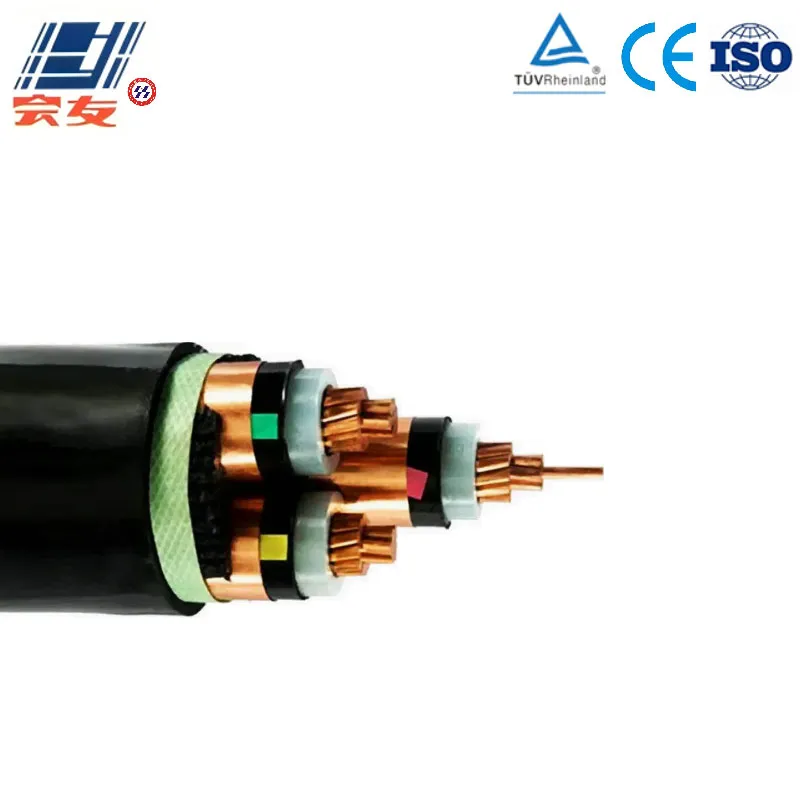

Средневольтный медный силовой кабель Cu-XLPE-PVC-STA-PVC (огнестойкий)
Этот продукт оснащён проводником из медного сердечника высокой чистоты, высоковольтной XLPE-изоляцией, двухслойной оцинкованной стальной лентой и огнеупорной ПВХ-оболочкой, обладающей как средне- так и высоким напряжением, огнеупорными характеристиками класса C и сверхмеханической защитой, подходит для сценариев передачи энергии среднего и высокого напряжения, требующих огнезащитной и механической защиты, а также обеспечивает стабильное питание в сложных условиях укладки.
Описание
маркер
Силовой кабель с кровлей из стального ленты, изоляция из сшитого полиэтилена, оболочка из огнестойкого поливинилхлорида.
| Название продукта | Cиловой кабель Член общества с высокой и средней мощностью, огнестойкий, бронированный стальной лентой, Cu-XLPE-PVC-STA-PVC (огнестойкий) - 25/36KV - 3*120 |
| Бренд продукта | Член общества |
| Информация о цене | |
| Минимальный заказ | 10 метров |
| Общее количество в наличии | 99999 метров |
Подробные параметры
| бренд | Член общества | Поддерживается ли индивидуальная обработка/пользовательская настройка | да | Импортируется ли | Нет |
| Тип товара | электрический кабель | Область применения | Такие сценарии, как городские распределительные линии, распределение электроэнергии на крупных промышленных предприятиях, выходы из подстанций, подача электроэнергии в высотные здания, могут быть проложены стационарно в помещениях, кабельных каналах, трубопроводах или закопаны в землю (без сильного механического воздействия). | Цвет изоляции | Желто-зелёный, красный (3-жильный с цветовой маркировкой фаз) |
| изоляционный материал | Сшитый полиэтилен (XLPE) | Номинальное сечение изделия | 3*120 мм² | Стандарт исполнения | IEC 60502-3:2004 |
| Номинальное напряжение продукта | 25/36 кВ | Толщина изоляции продукта | 10.5мм | Стандартная длина | Потребности клиентов |
| Регионы продажи | всенациональный | средний внешний диаметр | 94.69мм | Рекомендованный вес | 4200 кг/км |
| Способ транспортировки | Логистика (на катушках для кабеля) | Место отправки | Цанчжоу, Хэбэй | Стоимость доставки | Цена не включает доставку, стоимость доставки обсуждается отдельно |
Описание продукта
Этот продукт оснащён проводником из медного сердечника высокой чистоты, высоковольтной XLPE-изоляцией, двухслойной оцинкованной стальной лентой и огнеупорной ПВХ-оболочкой, обладающей как средне- так и высоким напряжением, огнеупорными характеристиками класса C и сверхмеханической защитой, подходит для сценариев передачи энергии среднего и высокого напряжения, требующих огнезащитной и механической защиты, а также обеспечивает стабильное питание в сложных условиях укладки.

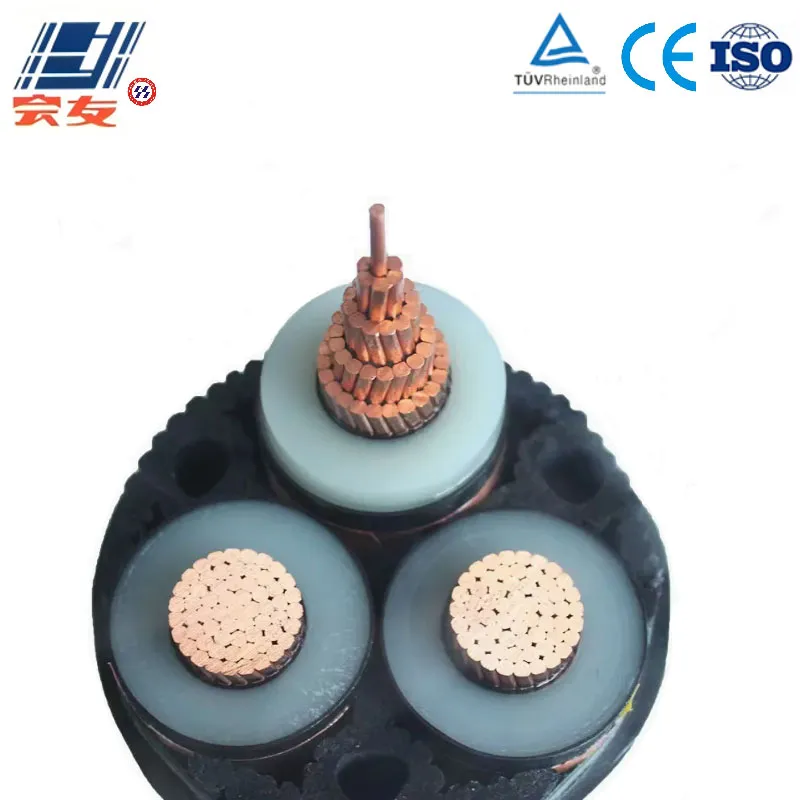

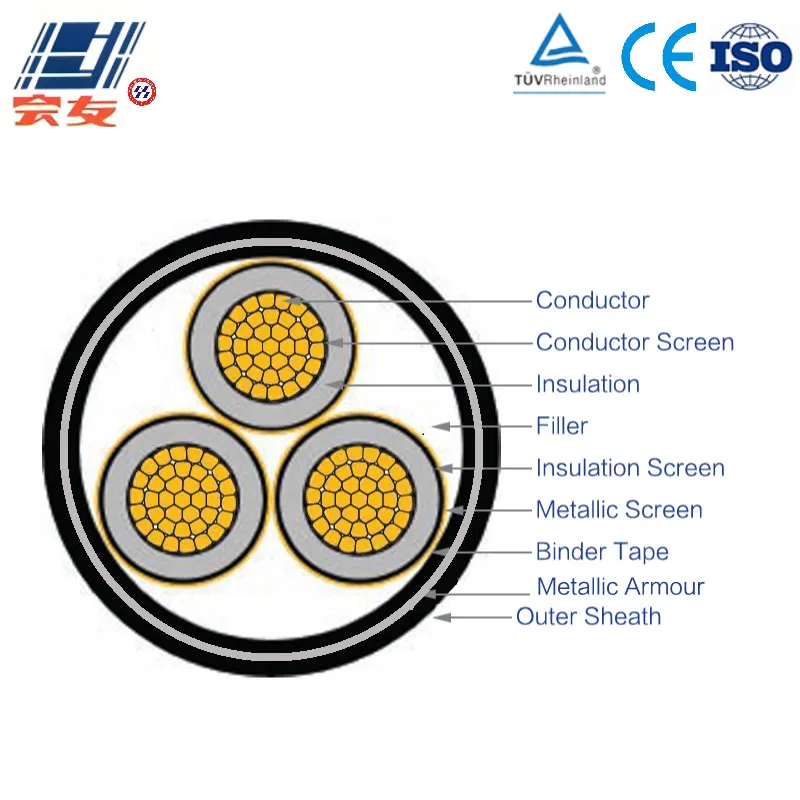

Структурный состав
1. Проводник: используется медный сердечник с отличной проводимостью в соответствии со стандартом IEC 60502-1:2004. Медный сердечник обычно состоит из меди высокой чистоты, что обеспечивает низкое сопротивление и высокую проводимость.
2. Экранирование проводника: Полупроводниковый материал плотно сжимается снаружи проводника, что устраняет искажение электрического поля на поверхности проводника, балансирует распределение электрического поля и предотвращает пробои изоляции, вызванного локальной концентрацией электрического поля.
3. Изоляционный слой: сшитый полиэтиленовый материал, обладающий высокой изоляцией, теплостойкостью (длительноя рабочая температура 90°C) и химической коррозионной устойчивостью, обеспечивающий стабильную передачу энергии.
4. Слой изоляционного экранирования: Полупроводящие материалы экструдируются за пределы изоляционного слоя для равномерной изоляции электрического поля на изолирующей поверхности, предотвращения коронного разряда и разрушения изоляционной поверхности, а также обеспечения стабильной работы изоляции.
5. Экранирование медной полосы: мягкая медная полоса высокой чистоты перекрывается и обмотывается, образуя непрерывный проводящий слой; Контролировать утечку электрического поля, вводить его в систему заземления в виде неисправного потока тока, одновременно подавлять электромагнитное излучение и предотвращать осевой поверхностный разряд вокруг облицовки: конструкция кабеля плотно связана, разделяя различные функциональные слои, избегая прямого трения и экструзии твёрдого слоя, предотвращая повреждения и продлевая срок службы кабеля.
6. Заполнительный слой: Зазор между сердечным проводом многосердечного кабеля заполняется полипропиленовой заполнительной верёвкой, чтобы секция кабеля была ровной и круглой, обеспечивая компактную конструкцию, избегая смещения сердечника при укладке и улучшая противоэкструзионную эффективность и гибкость кабеля
7. Обмотайте конструкцию троса: плотно зафиксируйте конструкцию кабеля, разделяйте различные функциональные слои, избегайте прямого трения и экструзии твёрдого слоя, предотвращайте повреждения и продлевайте срок службы кабеля.
8. Подкладочный слой: изолировать внешнюю влагу и примеси, предотвращать коррозию и окисление, поддерживать проводимость и заземляющие характеристики экранирующего слоя, буферизировать внешнее трение и силу экструзии, а также избегать повреждения внутреннего и экранирующего слоя из-за внешних воздействий.
9. Броневой слой: Стальная ленточная бронированная конструкция обеспечивает механическую защиту троса, повышая его устойчивость к внешним силам (таким как устойчивость к сжатию, удару и проколу), подходит для прямых захоронений или сред, подверженных механическим повреждениям.
10. Защитная оболочка: изготовлена из ПВХ с использованием ПВХ-смолы в качестве основы и добавлением огнезащитных средств, таких как гидроксид алюминия, обеспечивая одновременно защиту и огнестойкость. Обладает отличными механическими характеристиками (прочность на растяжение ≥12,5 МПа, относительное удлинение при разрыве ≥150%), может защищать от влаги и пыли, а также устойчива к кислотам, щелочам и маслам. Подходит для различных способов прокладки: прямое захоронение, прокладка в трубе, в кабельных лотках и др.; при горении образует плотный слой углеродной корки, предотвращая распространение пламени, самозатухает в течение 30 секунд после удаления источника огня, соответствует требованиям огнестойкости класса C, применима в зданиях и промышленных распределительных системах с базовыми требованиями к пожарной безопасности.
Область применения
Широко используется при прокладке магистральных линий городских электросетей, распределительных систем крупных промышленных предприятий, линий отходящих от подстанций, шахтных и других средне- и высоковольтных электроснабжающих систем. Может фиксироваться в помещениях, кабельных каналах, трубах, прокладываться в земле (включая воздействие сильных механических сил) в сухих или влажных (без сильной коррозии) условиях, соответствует требованиям по передаче средне- и высоковольтной электроэнергии и стандартам пожарной безопасности с ограниченным воспламенением, подходит для проектов с многополюсным электроснабжением.
Характеристики продукта
Огнестойкость: соответствует стандарту огнестойкости класса C, медленно распространяет пламя, самозатухает после удаления источника огня, при горении выделяет низкую плотность дыма, не выделяет токсичные газы, обеспечивает безопасность людей и непрерывность электроснабжения в случае пожара, подходит для критически важных объектов с требованиями к пожарной безопасности.
Изоляционные свойства: изоляционный слой XLPE обработан с использованием специальной технологии для высоковольтных кабелей, выдерживает высокое напряжение, устойчив к частичным разрядам, имеет крайне низкие диэлектрические потери, способен длительное время стабильно выдерживать номинальное напряжение 25/36 кВ, исключает риск утечки и пробоя, обеспечивает надежность передачи средне- и высоковольтной электроэнергии.
Механическая прочность: двухслойная броня из оцинкованной стали значительно повышает стойкость к ударам, сжатию, растяжению и боковому давлению, медный проводник имеет отличную прочность на разрыв, подходит для прокладки в земле, кабельных каналах и других сложных условиях, структура кабеля прочная, износостойкая, срок службы длительный.
Коррозионная стойкость: огнестойкая ПВХ оболочка устойчива к кислотам и щелочам, слаборазъедаемая морской солью, стальная броня обработана методом горячего оцинкования для защиты от коррозии, медный проводник обладает антикоррозийными свойствами, подходит для различных сложных условий прокладки, выдерживает влажные условия и слабую коррозию.
| Сечение проводника (мм²) | Ясный воздух | прямо в земле |
| 50 | 200 | 220 |
| 70 | 245 | 270 |
| 95 | 295 | 325 |
| 120 | 335 | 365 |
| 150 | 380 | 415 |
| 185 | 430 | 470 |
| 240 | 505 | 550 |
| 300 | 575 | 620 |
| 400 | 670 | 725 |
| 500 | 770 | 830 |
| 630 | 890 | 960 |
