Продукция

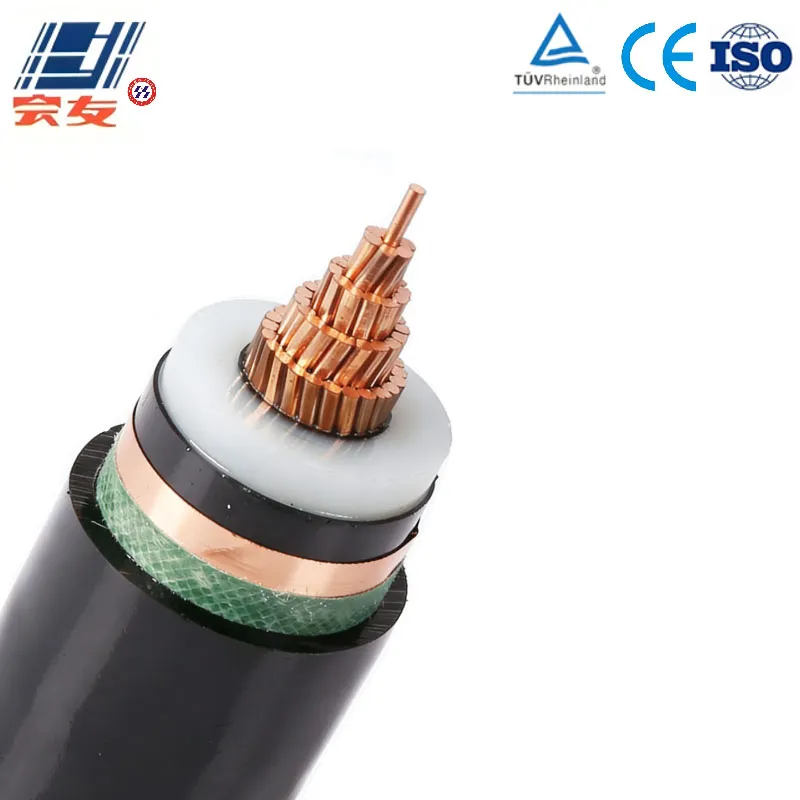

Средневольтный медный силовой кабель Cu-XLPE-PVC
Этот продукт использует высокочистую бескислородную медь в качестве скрученного проводника, изоляцию из высоковольтного XLPE и оболочку из поливинилхлорида, сочетая высокую проводимость медного сердечника с отличными электрическими характеристиками изоляции XLPE. Он предназначен для передачи электроэнергии на среднее и высокое напряжение в однофазных системах и способен стабильно выдерживать номинальное напряжение 8,7/15 кВ, удовлетворяя потребности электросетей среднего напряжения и крупных промышленных установок.
Описание
маркер
Средне-высоковольтный одножильный силовой кабель
| Название продукта | Кабель Член общества Средне-высоковольтный одножильный силовой кабель с изоляцией из сшитого полиэтилена Cu-XLPE-PVC-8.7/15 кВ-1*120 |
| Бренд продукта | Член общества |
| Информация о цене | |
| Минимальный заказ | 10 метров |
| Общее количество поставки | 99999 метров |
Подробные параметры
| бренд | Член общества | Поддерживается ли индивидуальная обработка/пользовательская настройка | да | Импортируется ли | Нет |
| Тип товара | электрический кабель | Область применения | Такие сценарии, как городские распределительные линии, распределение электроэнергии на крупных промышленных предприятиях, выходы из подстанций, подача электроэнергии в высотные здания, могут быть проложены стационарно в помещениях, кабельных каналах, трубопроводах или закопаны в землю (без сильного механического воздействия). | Цвет изоляции | Черный (специальный атмосферостойкий цвет для одной жилы) |
| изоляционный материал | Сшитый полиэтилен (XLPE) | Номинальное сечение изделия | 1*120 мм² | Стандарт исполнения | IEC 60502-2:2014 |
| Номинальное напряжение продукта | 8,7/15 кВ (Um=17,5 кВ) | Толщина изоляции продукта | 4,5 мм | Стандартная длина | Потребности клиентов |
| Регионы продажи | всенациональный | средний внешний диаметр | 28,71 мм | Рекомендованный вес | 3200 кг/км |
| Способ транспортировки | Логистика (на катушках для кабеля) | Место отправки | Цанчжоу, Хэбэй | Стоимость доставки | Цена не включает доставку, стоимость доставки обсуждается отдельно |
Описание товара
Этот продукт использует высокочистую бескислородную медь в качестве скрученного проводника, изоляцию из высоковольтного XLPE и оболочку из поливинилхлорида, сочетая высокую проводимость медного сердечника с отличными электрическими характеристиками изоляции XLPE. Он предназначен для передачи электроэнергии на среднее и высокое напряжение в однофазных системах и способен стабильно выдерживать номинальное напряжение 8,7/15 кВ, удовлетворяя потребности электросетей среднего напряжения и крупных промышленных установок.

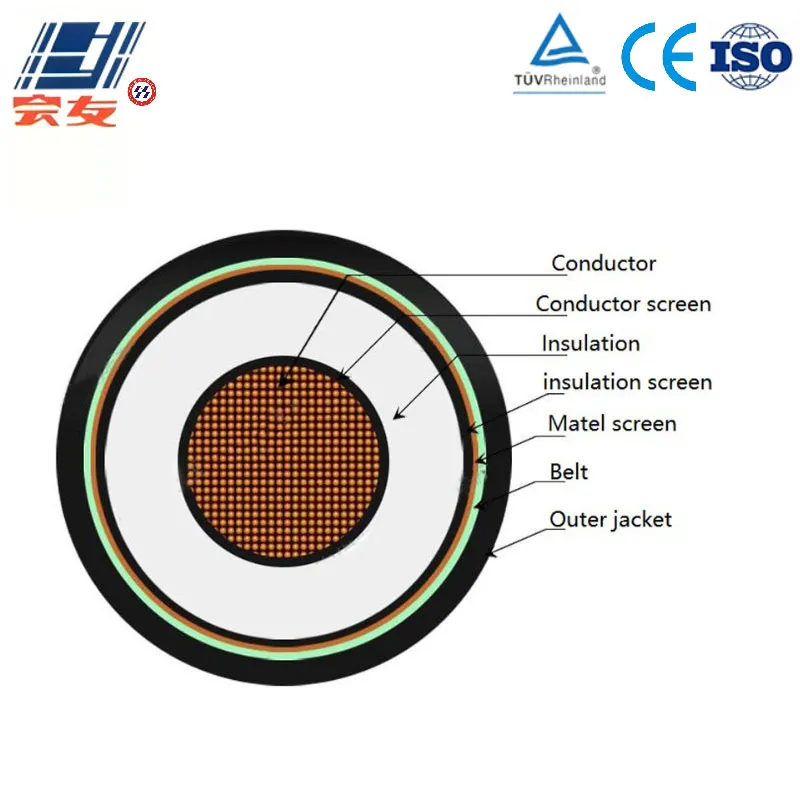

Состав структуры
1. Проводник:
Используется медное ядро с отличной проводимостью. Медное ядро выполнено из бескислородной меди, что обеспечивает низкое сопротивление, высокую проводимость и стабильную передачу электроэнергии в течение длительного времени.
2. Экранирующий слой проводника:
Полупроводящий материал плотно обжимается вокруг проводника, устраняя искажения электрического поля на поверхности проводника, выравнивая распределение электрического поля и предотвращая локальное сосредоточение электрических полей, которое может вызвать пробой изоляции.
3. Изоляционный слой:
Материал поливинилхлорид (ПВХ), обладающий хорошими изоляционными свойствами и устойчивостью к старению. Рабочая температура в течение длительного времени — 70℃, что эффективно обеспечивает безопасность изоляции при передаче электроэнергии.
4. Экранирующий слой изоляции:
Полупроводящий материал обжимается за пределами изоляционного слоя, равномерно распределяя электрическое поле на поверхности изоляции, предотвращая коронный разряд и пробой поверхности изоляции, обеспечивая стабильность изоляции.
5. Экранирующий слой из медной ленты:
Высокочистая мягкая медная лента накладывается внахлест, образуя непрерывный проводящий слой; контролирует утечку электрического поля, служит проводником аварийного тока в систему заземления, одновременно подавляет электромагнитное излучение и предотвращает поверхностные разряды вдоль оси.
6. Слой обмотки:
Плотно связывает структуру кабеля, отделяет функциональные слои, предотвращает прямое трение и сжатие жестких слоев, поддерживая целостность и увеличивая срок службы кабеля.
7. Оболочка:
ПВХ оболочка, обладающая хорошей износостойкостью и химической устойчивостью, эффективно защищает внутреннюю структуру кабеля от внешней влаги, кислот, щелочей и солей.
Область применения
Широко используется в городских электрических сетях для прокладки средненапряженных ответвлений, в системах распределения энергии крупных промышленных предприятий, линиях на выходе подстанций, высоковольтных линиях питания многоэтажных зданий и других сценариях среднего и высокого напряжения. Может быть проложен стационарно в помещениях, кабельных каналах, трубопроводах, прямой закапывании (без сильных механических нагрузок) в сухих или влажных (без сильной коррозии) условиях, подходит для проектных потребностей однофазной передачи.
Рабочие характеристики продукта
Изоляционные свойства: изоляционный слой XLPE обработан методом трехслойного коэкструзионного производства, выдерживает высокое напряжение, обладает стойкостью к частичному разряду, очень низким диэлектрическим потерьм (≤0,0003 при 20℃), может длительное время стабильно выдерживать напряжение 8,7/15 кВ, исключая риск пробоя изоляции и утечек, обеспечивая надежность передачи среднего напряжения.
Температурные характеристики: длительная рабочая температура достигает 90℃, при коротком замыкании максимальная выдерживаемая температура 250℃ (продолжительность 5 с), подходит для различных условий температуры на улице и под землей, адаптируется к температурным изменениям, вызванным колебаниями нагрузки высокомощного оборудования.
Механические характеристики: медный сердечник имеет предел прочности при растяжении ≥195 МПа, ПВХ-изоляция устойчива к растяжению и износу, общая конструкция прочная, подходит для обычных условий прокладки в кабельных каналах и трубопроводах, срок службы более 30 лет.
Коррозионная стойкость: ПВХ-изоляция устойчива к кислотам, щелочам и слабой коррозии солевым туманом, медный проводник после отжига обладает отличной коррозионной стойкостью, подходит для различных условий прокладки как внутри помещений, так и на улице, выдерживает влажную и слегка загрязненную среду.
| Сечение проводника (мм²) | Прямое распределение тока в воздухе (A) | Токопроводимость в земле при прямом погружении (A) |
| 50 | 215 | 235 |
| 70 | 265 | 290 |
| 95 | 320 | 345 |
| 120 | 365 | 395 |
| 150 | 415 | 450 |
| 185 | 470 | 510 |
| 240 | 550 | 595 |
| 300 | 625 | 675 |
| 400 | 725 | 780 |
| 500 | 830 | 895 |
| 630 | 960 | 1040 |
