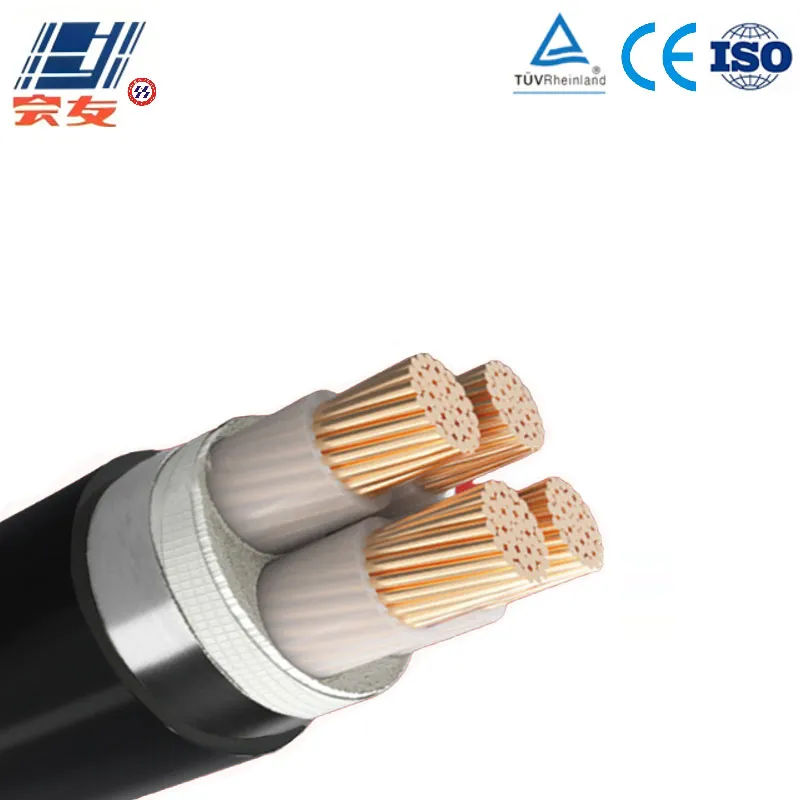

Низковольтный медный силовой кабель Cu-PVC-PVC-STA-PVC
Данное изделие усилено стальной ленточной броней, что повышает его механическую защиту, и подходит для стационарной прокладки в условиях, требующих устойчивости к механическим внешним воздействиям (например, прямая прокладка в грунте, кабельные каналы, промышленные зоны и т.п.). Благодаря стабильным электрическим характеристикам, устойчивости к воздействию окружающей среды и высокой экономической эффективности, оно является распространённым типом кабеля в сфере передачи и распределения электроэнергии.
Описание
маркер
| Наименование продукции | Кабель Хуэйю, низковольтный медный силовой кабель со стальной ленточной бронёй Cu-PVC-PVC-STA-PVC-0.6/1KV-4*95 |
| Бренд продукции | Хуэйю |
| Информация о ценообразовании | |
| Минимальный объём заказа | 10 метров |
| Общий объём поставки | 99 999 метров |
Детальные параметры
| название бренда | Хуэйю | Поддерживать ли обработку пользовательских | Да | Является ли импортным | Нет |
| Тип продукта | кабель питания | Область применения | Городская электросеть, промышленные предприятия, строительные проекты и другие сцены, может быть зафиксирована прокладка в помещении, кабельной траншее, трубопроводе и других средах | Цвет изоляции | красный, зеленый, желтый, синий и черный |
| Изоляционный материал | Поливинилхлорид (ПВХ) | Номинальное поперечное сечение изделия | 4*95мм² | Стандарты внедрения | IEC 60502-1:2004 、 IEC 60502-2:2004 |
| Номинальное напряжение продукта | 0.6/1кВ | Толщина изоляции изделия | 1.6мм | стандартная длина | потребность клиента |
| Доступные области | по всей стране | Средний наружный диаметр | 43.3мм | контрольный вес | 1800кг/км |
| Тип транспорта | логистика | место отправки | Цанчжоу, Хэбэй | плата за перевозку | Цены не включают доставку Стоимость доставки может быть изменена |
Описание продукции
Данное изделие усилено стальной ленточной броней, что повышает его механическую защиту, и подходит для стационарной прокладки в условиях, требующих устойчивости к механическим внешним воздействиям (например, прямая прокладка в грунте, кабельные каналы, промышленные зоны и т.п.). Благодаря стабильным электрическим характеристикам, устойчивости к воздействию окружающей среды и высокой экономической эффективности, оно является распространённым типом кабеля в сфере передачи и распределения электроэнергии.

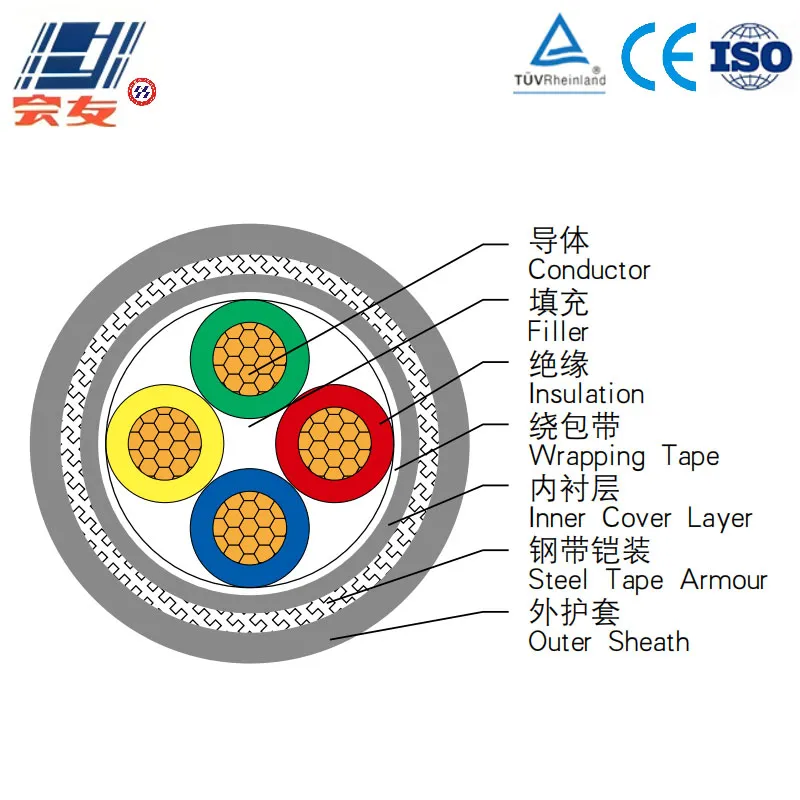

Структурный состав
1.Токопроводящая жила:
Применена медная жила, обладающая превосходными электропроводящими свойствами. Медная жила изготовлена из бескислородной меди, что обеспечивает низкое сопротивление, высокую электропроводность и долговременную стабильность передачи электроэнергии.
2.Изоляционный слой:
Материал — поливинилхлорид (ПВХ), обладает хорошими изоляционными свойствами и устойчивостью к старению, длительная рабочая температура — 70°C, что эффективно гарантирует безопасность изоляции в процессе передачи электроэнергии.
3.Слой заполнения:
Зазоры между жилами многожильного кабеля заполнены полипропиленовым наполнителем, что придаёт кабелю правильную круглую форму сечения, обеспечивает компактность конструкции, предотвращает смещение жил при прокладке, повышает устойчивость кабеля к сжатию и его гибкость.
4.Обмоточный слой:
Плотно связывает конструкцию кабеля, разделяет слои с разными функциями, предотвращает прямой контакт и трение между твёрдыми слоями, защищает от повреждений, продлевая срок службы кабеля.
5.Внутренняя оболочка:
Внутренняя оболочка из поливинилхлорида (ПВХ) обладает хорошей износостойкостью и устойчивостью к химической коррозии, эффективно изолирует от внешней влаги, кислот, щелочей, солей и других воздействий, защищая внутреннюю структуру кабеля.
6.Броневой слой:
Конструкция со стальной ленточной бронёй обеспечивает кабелю высокопрочную механическую защиту, повышает устойчивость к внешним ударным воздействиям, сжатию и проколам, особенно подходит для прокладки в грунте или в условиях, где возможны механические повреждения.
7.Защитная оболочка:
Оболочка из поливинилхлорида (ПВХ) обладает хорошей износостойкостью и устойчивостью к химической коррозии, эффективно изолирует от внешней влаги, кислот, щелочей, солей и других воздействий, защищая внутреннюю структуру кабеля.
Характеристики продукции
Электрические характеристики:
1.Номинальное напряжение: 0,6/1 кВ, соответствует требованиям передачи электроэнергии среднего и низкого напряжения в системах передачи и распределения промышленной частоты.
2.Допустимая длительная рабочая температура жилы: 70°C, максимальная температура при коротком замыкании (не более 5 секунд) не превышает 160°C.
3.Низкие диэлектрические потери, стабильное изоляционное сопротивление, равномерное распределение электрического поля, что позволяет эффективно снижать потери при передаче электроэнергии.
Механические и экологические характеристики:
1.Стальная ленточная броня придаёт кабелю превосходную механическую прочность, позволяя выдерживать определённые внешние механические воздействия, подходит для таких способов прокладки, как прямая закладка в грунт, кабельные каналы, трубы и т.п.
2.Оболочка из ПВХ устойчива к воздействию химических сред, таких как кислоты, щёлочи, соли, адаптируется к различным сложным условиям, включая промышленные зоны, городские и сельские наружные территории.
3.Температура окружающей среды при прокладке не ниже 0°C, в условиях низких температур перед прокладкой рекомендуется предварительный прогрев.
Характеристики прокладки:
1.Требования к радиусу изгиба: для многожильных кабелей — не менее 12 наружных диаметров, для одножильных кабелей — не менее 15 наружных диаметров.
2.Возможность прямой прокладки в грунте без дополнительной защиты лотками, что экономит пространство и снижает затраты на строительство.
Область применения
1.Энергосистемы: Используется при строительстве городских и сельских электросетей, на этапах передачи и распределения электроэнергии электростанций/подстанций, соответствует требованиям сетей среднего и низкого напряжения.
2.Промышленная сфера: В промышленных условиях, таких как заводы, шахты, металлургия, химическая промышленность и др., обеспечивает стабильное электроснабжение для различного производственного оборудования и энергетических систем.
3.Транспортная и строительная инфраструктура: Передача электроэнергии в коммерческих зданиях, жилых микрорайонах, на автомагистралях, железных дорогах и других объектах, поддерживает работу систем освещения, энергоснабжения и сигнализации.
| Сечение (мм²) | Допустимая токовая нагрузка при открытой прокладке в воздухе (А) | Допустимая токовая нагрузка при прямой прокладке в грунте (А) |
| 4×10 | 68 | 73 |
| 4×16 | 88 | 93 |
| 4×25 | 115 | 125 |
| 4×35 | 135 | 145 |
| 4×50 | 165 | 175 |
| 4×70 | 195 | 210 |
| 4×95 | 235 | 255 |
| 4×120 | 265 | 285 |
| 4×150 | 300 | 320 |
| 4×185 | 335 | 360 |
| 4×240 | 390 | 420 |
| 4×300 | 445 | 480 |
| 4×400 | 510 | 550 |
