Низковольтный огнестойкий силовой кабель Cu-XLPE-PVC-STA-PVC (огнестойкий)
Данное изделие усилено стальной ленточной броней, что повышает его механическую прочность и делает пригодным для стационарной прокладки в условиях, требующих устойчивости к механическим внешним воздействиям (например, прямая прокладка в грунте, кабельные каналы и т.п.). Благодаря отличным электрическим характеристикам, устойчивости к воздействию окружающей среды и высокой экономической эффективности, оно широко применяется в сфере передачи и распределения электроэнергии.
Описание
маркер
Силовой кабель с изоляцией из сшитого полиэтилена, огнестойкой оболочкой из поливинилхлорида и стальной ленточной бронёй
| Наименование продукции | Кабель Хуэйю, огнестойкий низковольтный медный силовой кабель со стальной ленточной бронёй Cu-XLPE-PVC-STA-PVC (огнестойкий)-0.6/1KV-4*95 |
| Бренд продукции | Хуэйю |
| Информация о ценообразовании | |
| Минимальный объём заказа | 10 метров |
| Общий объём поставки | 99 999 метров |
Детальные параметры
| название бренда | Хуэйю | Поддерживать ли обработку пользовательских | Да | Является ли импортным | Нет |
| Тип продукта | кабель питания | Область применения | Городская электросеть, промышленные предприятия, строительные проекты и другие сцены, может быть зафиксирована прокладка в помещении, кабельной траншее, трубопроводе и других средах | Цвет изоляции | красный, зеленый, желтый, синий и черный |
| Изоляционный материал | сшитый полиэтилен | Номинальное поперечное сечение изделия | 4*95мм² | Стандарты внедрения | IEC 60502-1:2004、IEC 60502-2:2004、IEC 60332-3-22:2000 |
| Номинальное напряжение продукта | 0.6/1кВ | Толщина изоляции изделия | 1.1мм | стандартная длина | потребность клиента |
| Доступные области | по всей стране | Средний наружный диаметр | 40.45мм | контрольный вес | 1820кг/км |
| Тип транспорта | логистика | место отправки | Цанчжоу, Хэбэй | плата за перевозку | Цены не включают доставку Стоимость доставки может быть изменена |
Описание продукции
Данное изделие усилено стальной ленточной броней, что повышает его механическую прочность и делает пригодным для стационарной прокладки в условиях, требующих устойчивости к механическим внешним воздействиям (например, прямая прокладка в грунте, кабельные каналы и т.п.). Благодаря отличным электрическим характеристикам, устойчивости к воздействию окружающей среды и высокой экономической эффективности, оно широко применяется в сфере передачи и распределения электроэнергии.

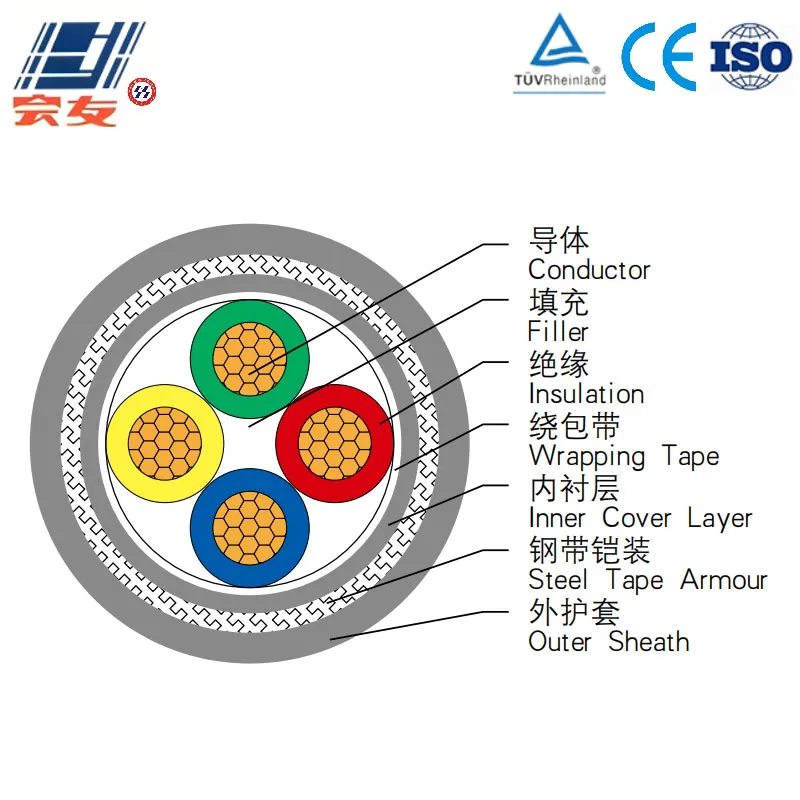

Структурный состав
1.Токопроводящая жила:
Применена медная жила, обладающая превосходными электропроводящими свойствами. Медная жила обычно изготавливается из бескислородной меди, что обеспечивает низкое сопротивление и высокую электропроводность.
2.Изоляционный слой:
Изготовлен из сшитого полиэтилена, обладает высокой изоляционной способностью, термостойкостью (длительная рабочая температура 90°C) и устойчивостью к химической коррозии, обеспечивая стабильность передачи электроэнергии.
3.Слой заполнения:
Зазоры между жилами многожильного кабеля заполнены полипропиленовым наполнителем, что придаёт кабелю правильную круглую форму сечения, обеспечивает компактность конструкции, предотвращает смещение жил при прокладке, повышает устойчивость кабеля к сжатию и его гибкость.
4.Обмоточный слой:
Плотно связывает конструкцию кабеля, разделяет слои с разными функциями, предотвращает прямой контакт и трение между твёрдыми слоями, защищает от повреждений, продлевая срок службы кабеля.
5.Внутренняя оболочка:
Внутренняя оболочка из поливинилхлорида (ПВХ) обладает хорошей износостойкостью и устойчивостью к химической коррозии, эффективно изолирует от внешней влаги, кислот, щелочей, солей и других воздействий, защищая внутреннюю структуру кабеля.
6.Броневой слой:
Конструкция со стальной ленточной бронёй обеспечивает механическую защиту кабеля, повышает устойчивость к внешним воздействиям (таким как сжатие, удары, проколы), подходит для прямой прокладки в грунте или в условиях, где возможны механические повреждения.
7.Защитная оболочка:
Изготовлена из материала на основе поливинилхлоридной (ПВХ) смолы с добавлением антипиренов, таких как гидроксид алюминия, сочетает в себе защитные и огнестойкие функции. Обладает превосходными механическими защитными свойствами (предел прочности на растяжение ≥12,5 МПа, относительное удлинение при разрыве ≥150%). Способна блокировать проникновение влаги и пыли, устойчива к воздействию кислот, щелочей, масляных загрязнений, подходит для различных способов прокладки, включая прямую закладку в грунт, протягивание в трубах, размещение на лотках. При горении образует плотный обугленный слой, препятствующий распространению пламени, самозатухает в течение 30 секунд после удаления источника огня, соответствует требованиям огнестойкости класса C, подходит для строительных и промышленно-горнодобывающих распределительных сетей с базовыми требованиями к пожарной безопасности.
Характеристики продукции
Электрические характеристики:
1.Номинальное напряжение: 0,6/1 кВ, подходит для систем передачи и распределения электроэнергии промышленной частоты.
2.Допустимая длительная рабочая температура жилы: 90°C, максимальная температура при коротком замыкании (не более 5 секунд) не превышает 250°C.
3.Низкие диэлектрические потери, высокое изоляционное сопротивление, равномерное распределение электрического поля, снижение потерь электроэнергии.
Механические и экологические характеристики:
1.Стальная ленточная броня придаёт кабелю высокую механическую прочность, позволяя выдерживать определённые внешние воздействия, подходит для таких способов прокладки, как закладка в грунт, кабельные каналы и т.п.
2.Оболочка из поливинилхлорида устойчива к воздействию кислот, щелочей, солей, адаптируется к различным сложным условиям окружающей среды.
3.Температура окружающей среды при прокладке не ниже 0°C (в некоторых источниках указывается -15°C, необходимо уточнять по конкретной модели).
Характеристики прокладки:
1.Требования к радиусу изгиба: для одножильного кабеля — не менее 15 наружных диаметров, для многожильного кабеля — не менее 12 наружных диаметров (разные стандарты могут незначительно отличаться, необходимо руководствоваться спецификациями конкретной модели).
2.Возможность прямой прокладки в грунте, что экономит пространство и снижает затраты на строительство.
Область применения
1.Энергосистемы: Для передачи и распределения электроэнергии на электростанциях и подстанциях, строительства городских и сельских электросетей.
2.Промышленная сфера: На заводах, в шахтах, химической промышленности и других объектах для подключения электрооборудования, обеспечения стабильного электроснабжения.
3.Транспортная инфраструктура: Передача электроэнергии на автомагистралях, железных дорогах, в метрополитенах для обеспечения работы систем освещения и сигнализации.
Особые условия: Среды, требующие устойчивости к механическим воздействиям или прямой прокладки в грунте, например, подземные трубопроводы, кабельные каналы и т.п.
| Сечение (мм²) | Допустимая токовая нагрузка при открытой прокладке в воздухе (А) | Допустимая токовая нагрузка при прямой прокладке в грунте (А) |
| 4×10 | 73 | 78 |
| 4×16 | 93 | 98 |
| 4×25 | 123 | 133 |
| 4×35 | 148 | 158 |
| 4×50 | 178 | 188 |
| 4×70 | 215 | 230 |
| 4×95 | 258 | 278 |
| 4×120 | 290 | 310 |
| 4×150 | 325 | 345 |
| 4×185 | 360 | 385 |
| 4×240 | 420 | 450 |
| 4×300 | 475 | 510 |
| 4×400 | 545 | 585 |
